通带频率DC~158MHz, 220-255MHz≥20dB, 255-1000MHz≥40dB, 表面贴装, 替代RLP-158+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 158 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 220-255 | MHz≥ | 20 | dB | ||
| 带外抑制 | 255-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 带宽 | -3dB≥172MHz |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-158+ |

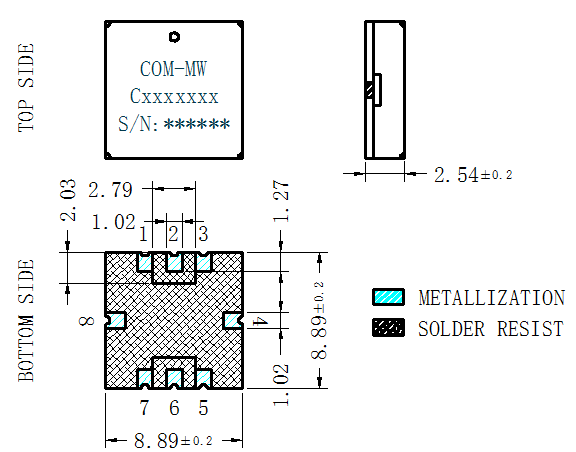

| 输入/输出端 | 2 , 6 |
| 接地端口 | 1 , 3 , 4 , 5 , 7 , 8 |

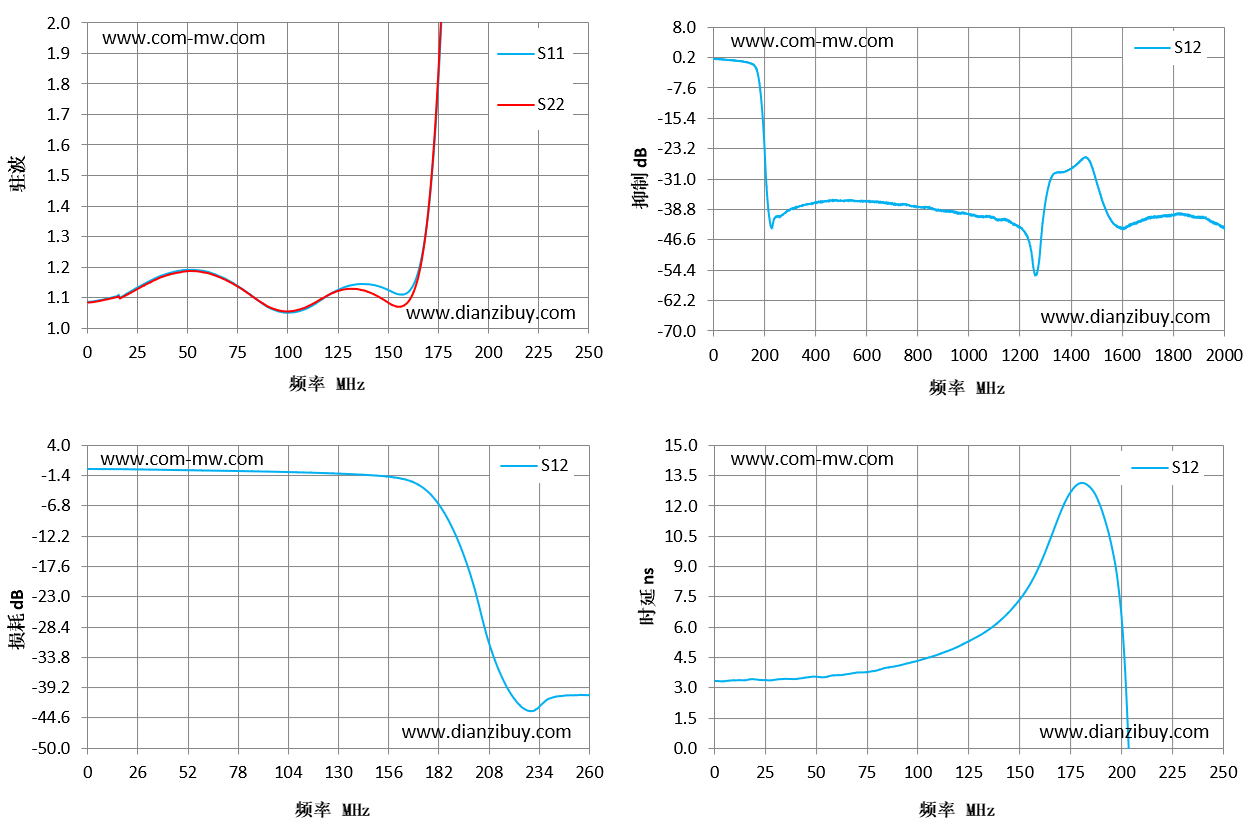

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.09 | 1.08 | -0.25 | 3.36 |
| 18 | 1.1 | 1.1 | -0.27 | 3.43 |
| 36 | 1.17 | 1.16 | -0.37 | 3.46 |
| 54 | 1.19 | 1.19 | -0.47 | 3.53 |
| 71 | 1.15 | 1.15 | -0.57 | 3.77 |
| 89 | 1.07 | 1.08 | -0.68 | 4.08 |
| 107 | 1.06 | 1.06 | -0.82 | 4.56 |
| 125 | 1.12 | 1.12 | -1.01 | 5.32 |
| 143 | 1.14 | 1.11 | -1.27 | 6.59 |
| 161 | 1.12 | 1.09 | -1.85 | 9.37 |
| 179 | 2.37 | 2.42 | -5.23 | 13.11 |
| 196 | 7.9 | 7.89 | -16.42 | 9.7 |
| 214 | 17.23 | 17.22 | -36.62 | -10.65 |
| 232 | 26.38 | 25.54 | -43.26 | -11.32 |
| 250 | 34.42 | 31.58 | -40.58 | -1.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
