通带频率DC~216MHz, 295-340MHz≥20dB, 340-1000MHz≥40dB, 表面贴装, 替代RLP-216+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 216 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 295-340 | MHz≥ | 20 | dB | ||
| 带外抑制 | 340-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 带宽 | -3dB≥232MHz |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-216+ |

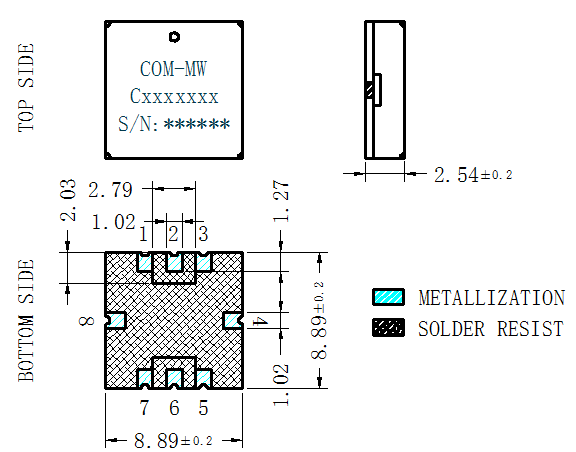

| 输入/输出端 | 2 , 6 |
| 接地端口 | 1 , 3 , 4 , 5 , 7 , 8 |

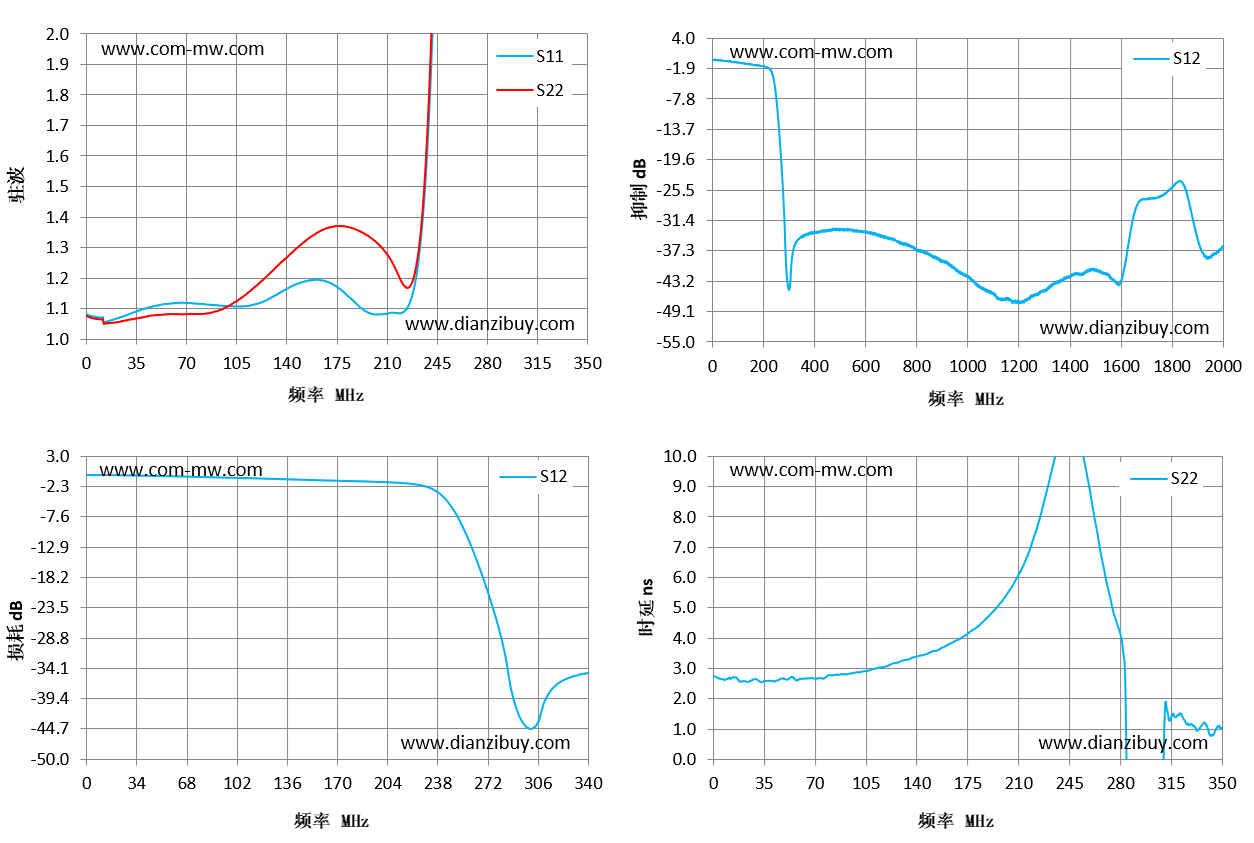

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.08 | 1.08 | -0.21 | 2.73 |
| 25 | 1.07 | 1.06 | -0.27 | 2.57 |
| 50 | 1.11 | 1.08 | -0.39 | 2.62 |
| 75 | 1.12 | 1.08 | -0.54 | 2.66 |
| 100 | 1.11 | 1.11 | -0.71 | 2.86 |
| 125 | 1.13 | 1.2 | -0.88 | 3.17 |
| 150 | 1.18 | 1.31 | -1.07 | 3.54 |
| 175 | 1.17 | 1.37 | -1.24 | 4.13 |
| 200 | 1.08 | 1.33 | -1.43 | 5.31 |
| 225 | 1.11 | 1.17 | -1.94 | 8.06 |
| 250 | 3.52 | 3.91 | -6.96 | 10.72 |
| 275 | 12.87 | 15.21 | -23.04 | 4.9 |
| 300 | 23.09 | 25.98 | -44.67 | -20.05 |
| 325 | 31.04 | 32.13 | -35.97 | 1.19 |
| 350 | 36.69 | 36.29 | -34.52 | 1.03 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
