通带频率DC~290MHz, 350-1600MHz≥20dB, 表面贴装, 替代RLP-290+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 290 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 350-1600 | MHz≥ | 20 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 带宽 | -3dB≥310MHz |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-290+ |

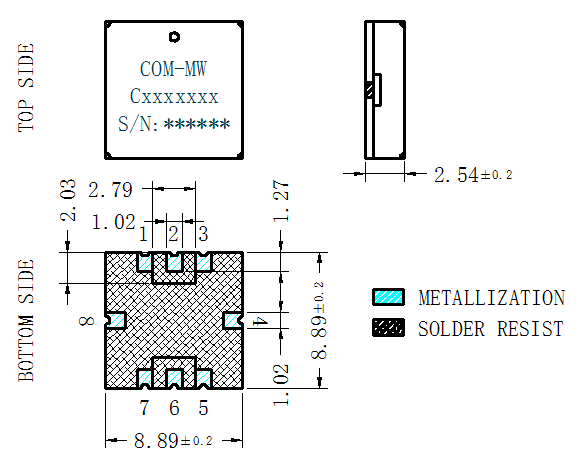

| 输入/输出端 | 2 , 6 |
| 接地端口 | 1 , 3 , 4 , 5 , 7 , 8 |

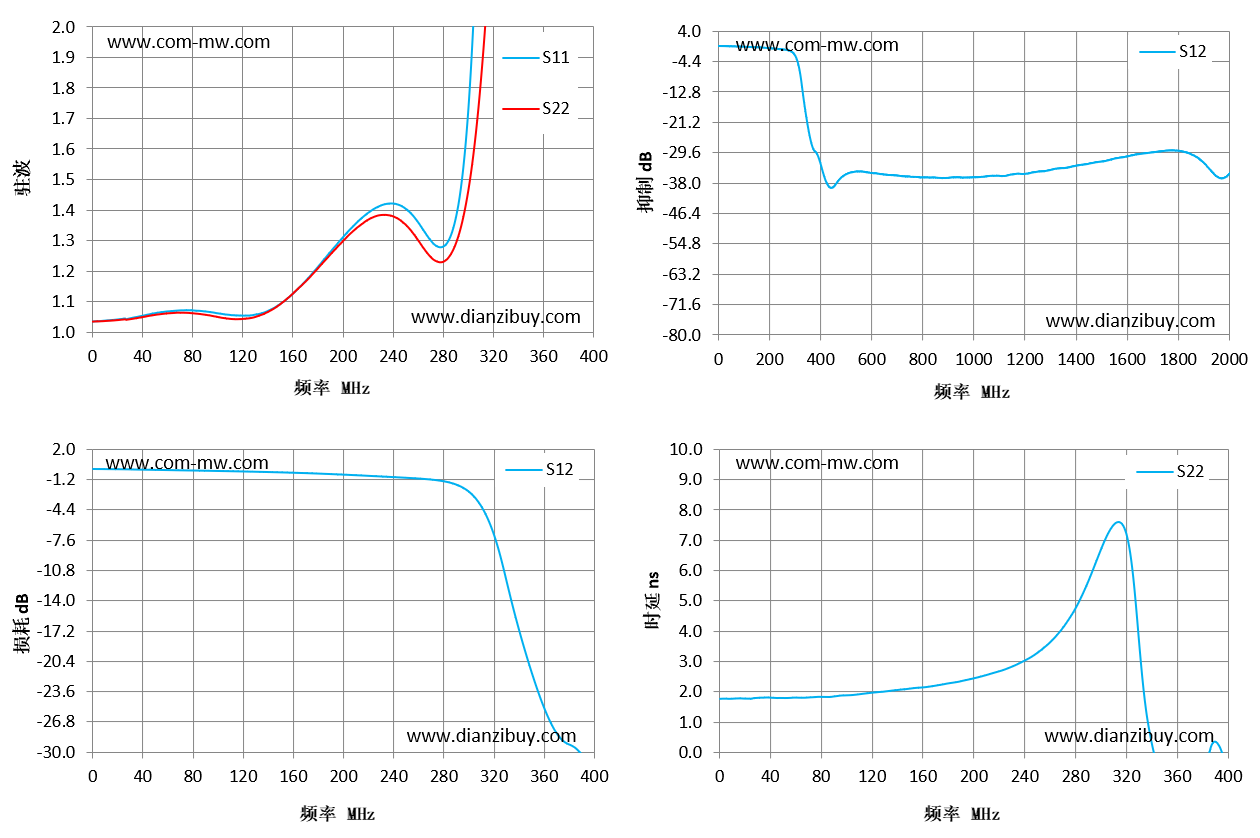

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S22 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.03 | 1.03 | -0.12 | 1.76 |
| 29 | 1.04 | 1.04 | -0.15 | 1.79 |
| 57 | 1.07 | 1.06 | -0.22 | 1.8 |
| 86 | 1.07 | 1.06 | -0.29 | 1.82 |
| 114 | 1.05 | 1.04 | -0.36 | 1.93 |
| 143 | 1.07 | 1.07 | -0.45 | 2.07 |
| 171 | 1.17 | 1.17 | -0.56 | 2.2 |
| 200 | 1.31 | 1.29 | -0.71 | 2.44 |
| 229 | 1.41 | 1.38 | -0.89 | 2.8 |
| 257 | 1.38 | 1.32 | -1.09 | 3.5 |
| 286 | 1.31 | 1.25 | -1.57 | 5.21 |
| 314 | 3.18 | 1.98 | -4.86 | 7.61 |
| 343 | 12.65 | 5.02 | -18.15 | -0.17 |
| 371 | 25.65 | 11.05 | -28.06 | -3.57 |
| 400 | 35.16 | 19.43 | -32.1 | -0.49 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
