通带频率 DC~320MHz, 440-510MHz≥20dB, 510-1600MHz≥40dB, 表面贴装, 替代RLP-320+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 320 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 440-510 | MHz≥ | 20 | dB | ||
| 带外抑制 | 510-1600 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |

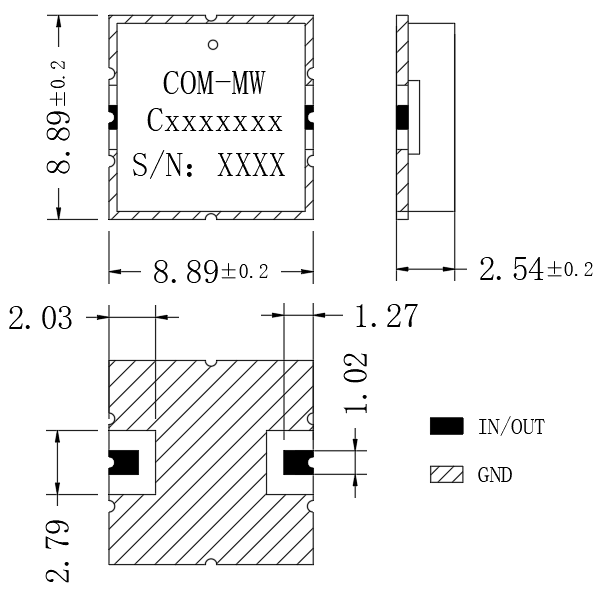

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 带宽 | -3dB≥345MHz |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-320+ |

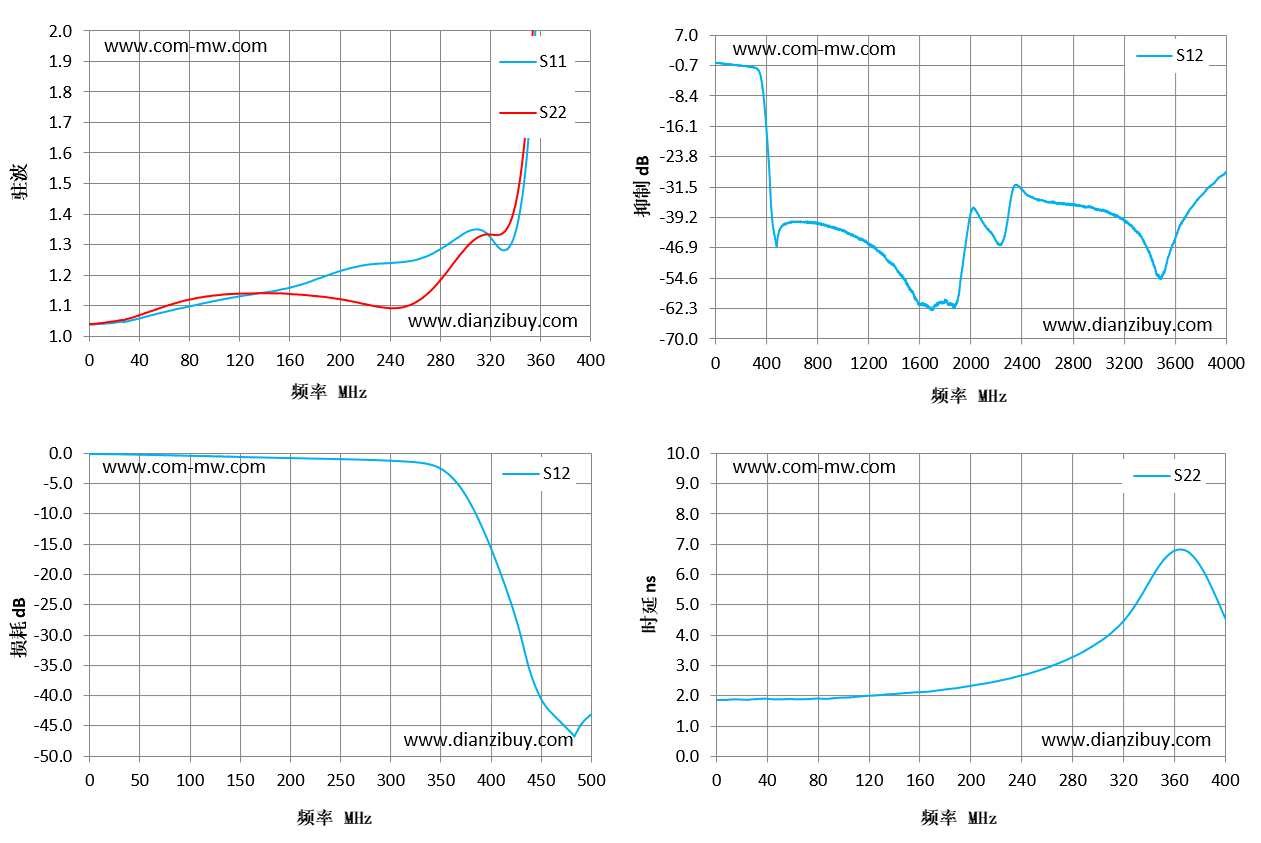

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.04 | 1.04 | -0.13 | 1.87 |
| 29 | 1.05 | 1.05 | -0.17 | 1.89 |
| 57 | 1.07 | 1.09 | -0.27 | 1.9 |
| 86 | 1.1 | 1.12 | -0.37 | 1.91 |
| 114 | 1.13 | 1.14 | -0.48 | 1.99 |
| 143 | 1.14 | 1.14 | -0.59 | 2.08 |
| 171 | 1.17 | 1.13 | -0.7 | 2.17 |
| 200 | 1.21 | 1.12 | -0.8 | 2.33 |
| 229 | 1.24 | 1.1 | -0.9 | 2.56 |
| 257 | 1.25 | 1.1 | -1 | 2.89 |
| 286 | 1.3 | 1.21 | -1.14 | 3.4 |
| 314 | 1.35 | 1.33 | -1.35 | 4.2 |
| 343 | 1.37 | 1.47 | -2.01 | 5.92 |
| 371 | 3.82 | 4.07 | -5.81 | 6.77 |
| 400 | 12.22 | 12.3 | -15.38 | 4.63 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
