通带频率 DC~340MHz, 560-1500MHz≥40dB, 表面贴装, 替代RLP-340+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 340 | MHz | ||
| -3dB频率 | 365 | MHz | ||||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 475-560 | MHz≥ | 20 | dB | ||
| 带外抑制 | 560-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.15 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 时延波动 | ≤10ns |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-340+ |

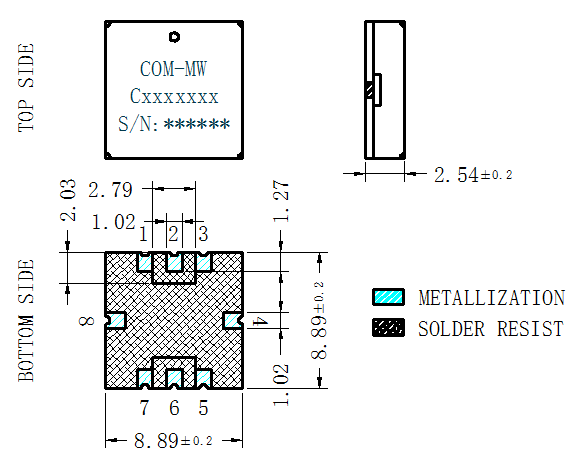

| 输入/输出端 | 2 , 6 |
| 接地端口 | 1 , 3 , 4 , 5 , 7 , 8 |

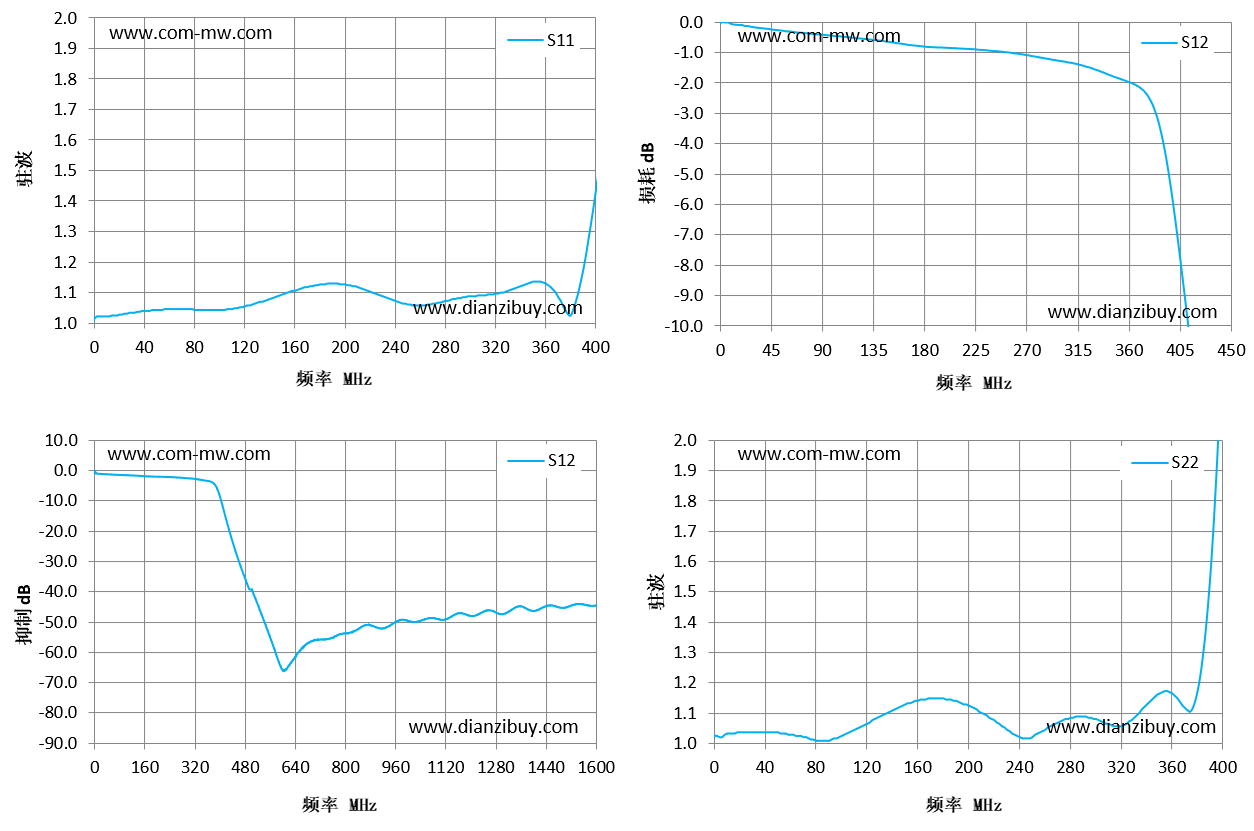

| 频率 MHz | S11 驻波 | S12 抑制 dB | S22 驻波 |
| 1 | 1.006 | -0.06 | 1.028 |
| 29 | 1.033 | -1.06 | 1.036 |
| 57 | 1.045 | -1.23 | 1.032 |
| 86 | 1.042 | -1.36 | 1.008 |
| 114 | 1.048 | -1.49 | 1.052 |
| 143 | 1.084 | -1.65 | 1.116 |
| 171 | 1.117 | -1.82 | 1.148 |
| 200 | 1.126 | -1.92 | 1.124 |
| 229 | 1.09 | -2 | 1.052 |
| 257 | 1.057 | -2.13 | 1.036 |
| 286 | 1.078 | -2.36 | 1.088 |
| 314 | 1.093 | -2.59 | 1.056 |
| 343 | 1.123 | -3.04 | 1.136 |
| 371 | 1.084 | -3.6 | 1.116 |
| 400 | 1.432 | -9.09 | 2.392 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
