通带频率DC~470MHz, 780-2000MHz≥40dB, 表面贴装, 替代RLP-470+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 470 | MHz | ||
| -3dB频率 | 510 | MHz | ||||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 650-780 | MHz≥ | 20 | dB | ||
| 带外抑制 | 780-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-470+ |

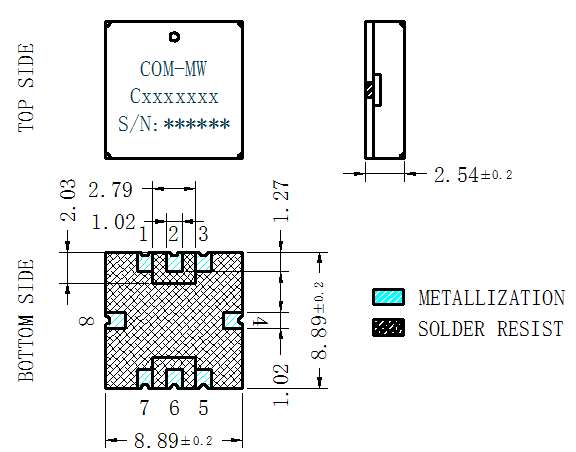

| 输入/输出端 | 2 , 6 |
| 接地端口 | 1 , 3 , 4 , 5 , 7 , 8 |

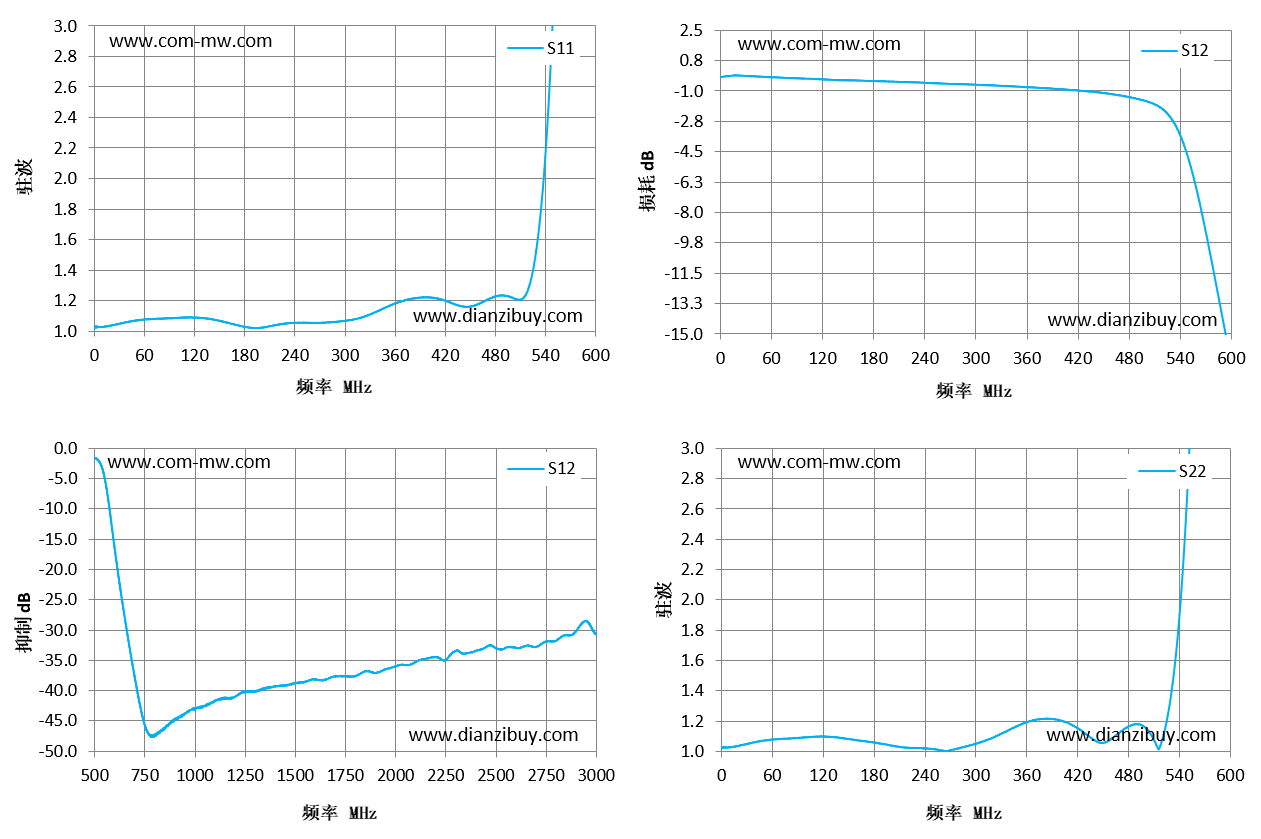

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 1 | 1.01 | -0.2 | 1.03 |
| 43 | 1.06 | -0.17 | 1.06 |
| 86 | 1.08 | -0.27 | 1.09 |
| 129 | 1.09 | -0.36 | 1.09 |
| 171 | 1.04 | -0.42 | 1.07 |
| 214 | 1.04 | -0.48 | 1.03 |
| 257 | 1.05 | -0.57 | 1.01 |
| 300 | 1.07 | -0.64 | 1.05 |
| 343 | 1.14 | -0.74 | 1.15 |
| 386 | 1.22 | -0.86 | 1.21 |
| 429 | 1.18 | -1.01 | 1.12 |
| 471 | 1.21 | -1.28 | 1.13 |
| 514 | 1.22 | -1.88 | 1.03 |
| 557 | 4.34 | -6.25 | 3.71 |
| 600 | 16.92 | -16.68 | 14.07 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
