通带频率DC~900MHz, 1300-1750MHz≥20dB, 1750-2900MHz≥40dB, 表面贴装, 替代RLP-900+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 900 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 1300-1750 | MHz≥ | 20 | dB | ||
| 带外抑制 | 1750-2900 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 带宽 | -3dB≥1000MHz |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-900+ |

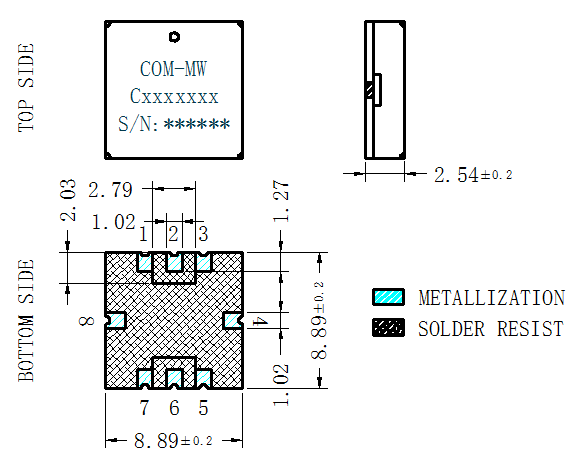

| 输入/输出端 | 2 , 6 |
| 接地端口 | 1 , 3 , 4 , 5 , 7 , 8 |

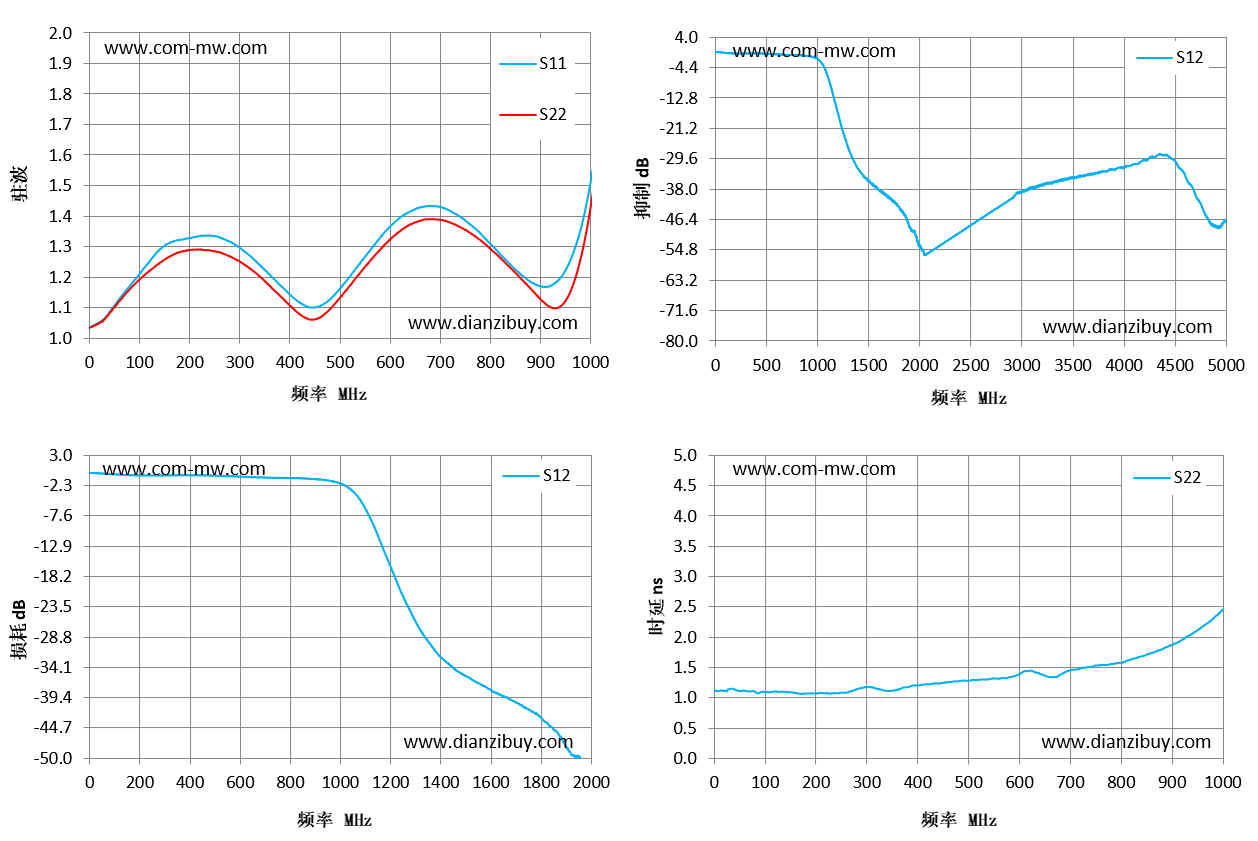

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.03 | 1.03 | -0.07 | 1.12 |
| 71 | 1.15 | 1.14 | -0.25 | 1.1 |
| 143 | 1.29 | 1.25 | -0.43 | 1.09 |
| 214 | 1.33 | 1.29 | -0.52 | 1.08 |
| 286 | 1.31 | 1.26 | -0.52 | 1.15 |
| 357 | 1.21 | 1.18 | -0.5 | 1.12 |
| 429 | 1.11 | 1.07 | -0.5 | 1.23 |
| 500 | 1.16 | 1.13 | -0.56 | 1.28 |
| 571 | 1.31 | 1.27 | -0.68 | 1.33 |
| 643 | 1.42 | 1.37 | -0.81 | 1.39 |
| 714 | 1.42 | 1.38 | -0.91 | 1.47 |
| 786 | 1.33 | 1.31 | -0.96 | 1.56 |
| 857 | 1.22 | 1.2 | -1.05 | 1.72 |
| 929 | 1.18 | 1.1 | -1.27 | 2 |
| 1000 | 1.5 | 1.42 | -1.92 | 2.44 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
