通带频率DC~3MHz, 4.6MHz≥20dB, 工业级, 替代SXLP-3+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 3 | MHz | ||
| 通带损耗 | 0.8 | dB | ||||
| 带外抑制 | 4.6 | MHz≥ | 20 | dB | ||
| 带外抑制 | 6-800 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.2 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率3.5MHz；替代SXLP-3+ |

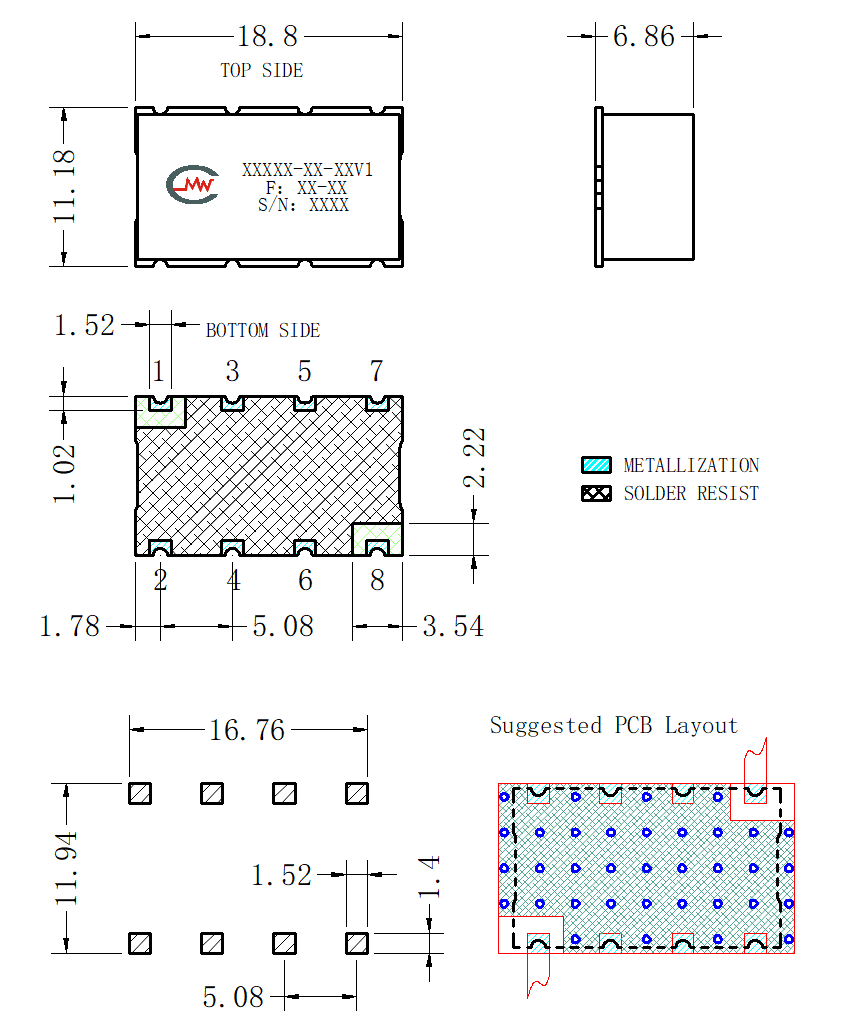

| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |

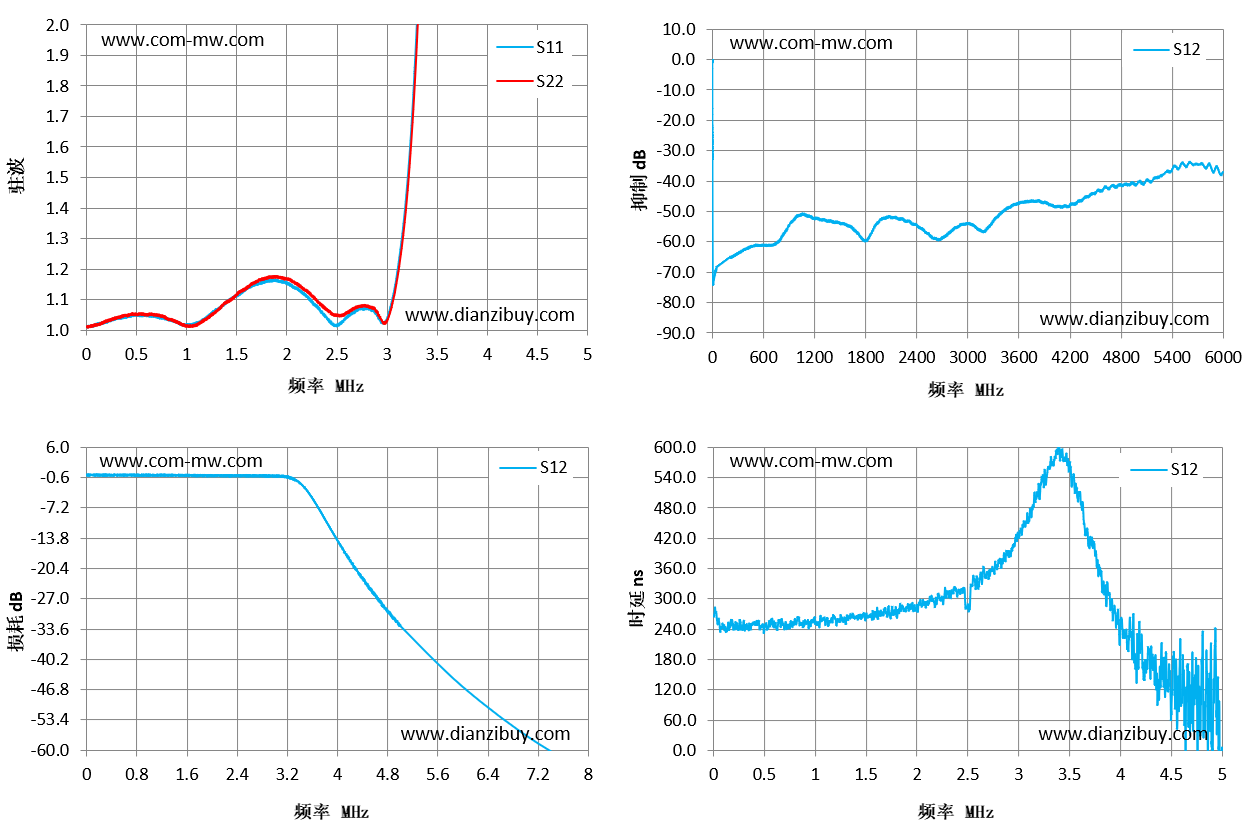

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -0.04 | 265.84 |
| 1.01 | 1.01 | -0.04 | 265.84 | |
| 1 | 1.02 | 1.01 | -0.08 | 251.87 |
| 1 | 1.02 | 1.01 | -0.08 | 251.87 |
| 1 | 1.02 | 1.01 | -0.08 | 251.87 |
| 2 | 1.15 | 1.17 | -0.17 | 288.16 |
| 2 | 1.15 | 1.17 | -0.17 | 288.16 |
| 3 | 1.04 | 1.03 | -0.24 | 420.93 |
| 3 | 1.04 | 1.03 | -0.24 | 420.93 |
| 3 | 1.04 | 1.03 | -0.24 | 420.93 |
| 4 | 61.11 | 44.02 | -14.28 | 241.82 |
| 4 | 61.11 | 44.02 | -14.28 | 241.82 |
| 4 | 61.11 | 44.02 | -14.28 | 241.82 |
| 5 | 515.48 | 242.8 | -32.89 | -52.52 |
| 5 | 515.48 | 242.8 | -32.89 | -52.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
