通带频率DC~4.7MHz, 6.6MHz≥20dB, 7.4-1200MHz≥40dB, 表面贴装, 工业级, 替代SXLP-4.7+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 4.7 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 6.6 | MHz≥ | 20 | dB | ||
| 带外抑制 | 7.4-1200 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.25 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率5.6MHz；替代SXLP-4.7+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

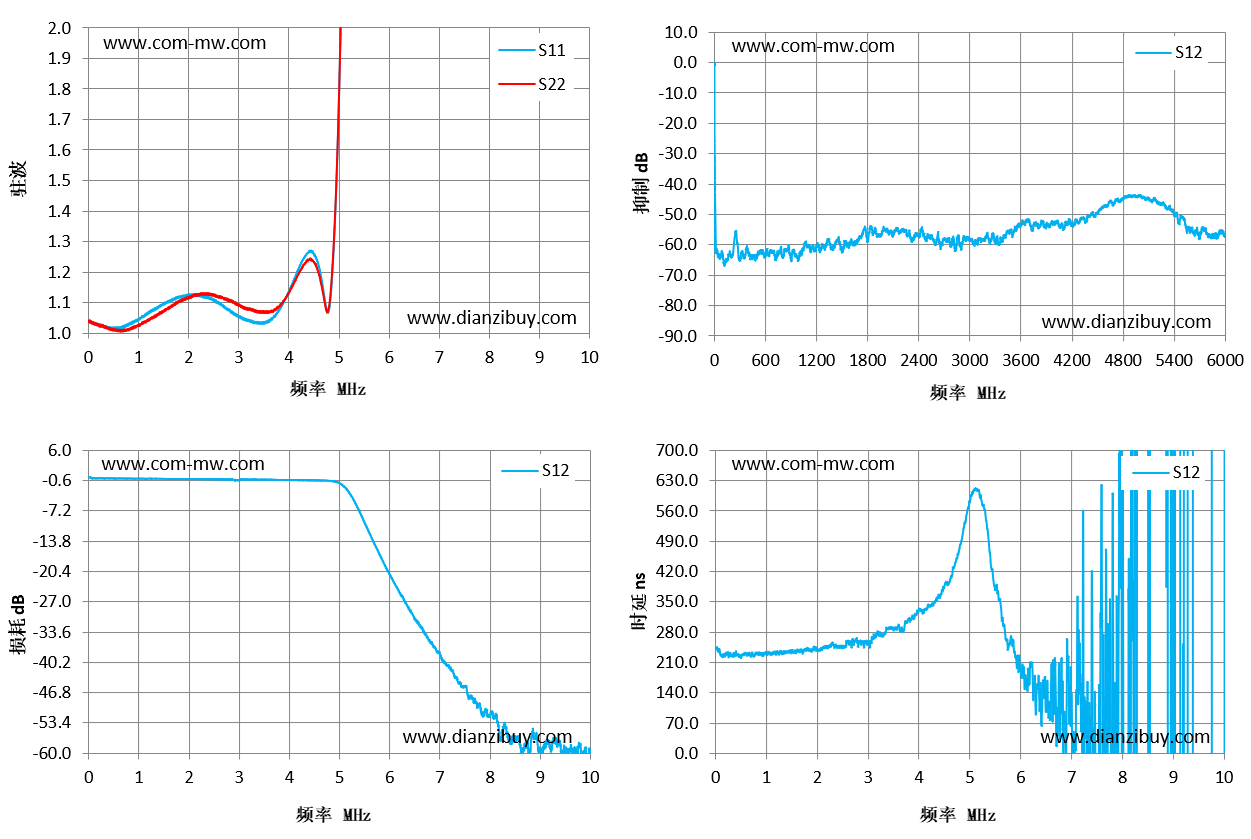

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.04 | 1.04 | 0.27 | 239.61 |
| 1 | 1.04 | 1.03 | -0.11 | 228.89 |
| 1 | 1.04 | 1.03 | -0.11 | 228.89 |
| 2 | 1.12 | 1.11 | -0.18 | 237.78 |
| 3 | 1.05 | 1.09 | -0.37 | 256.9 |
| 4 | 1.14 | 1.13 | -0.41 | 332 |
| 4 | 1.14 | 1.13 | -0.41 | 332 |
| 5 | 1.77 | 1.77 | -1.13 | 586.19 |
| 6 | 91.37 | 65.21 | -21.07 | 176.35 |
| 6 | 91.37 | 65.21 | -21.07 | 176.35 |
| 7 | 120.18 | 133.78 | -38.45 | -32.83 |
| 8 | 91.4 | 118.93 | -51.71 | 581.87 |
| 9 | 77.67 | 104.55 | -59.44 | 1835.08 |
| 9 | 77.67 | 104.55 | -59.44 | 1835.08 |
| 10 | 67.8 | 94.42 | -59.57 | 3924.54 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
