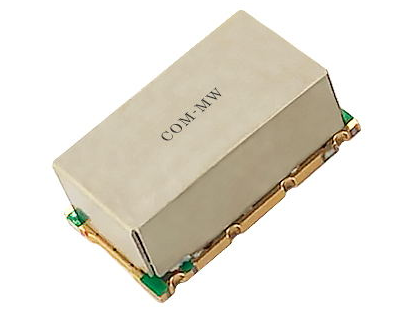

通带频率DC~5MHz, 8-11MHz≥20dB, 11-600MHz≥40dB, 表面贴装, 工业级, 替代SXLP-5+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 5 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 8-11 | MHz≥ | 20 | dB | ||
| 带外抑制 | 11-600 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.7 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率5.8MHz；替代SXLP-5+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

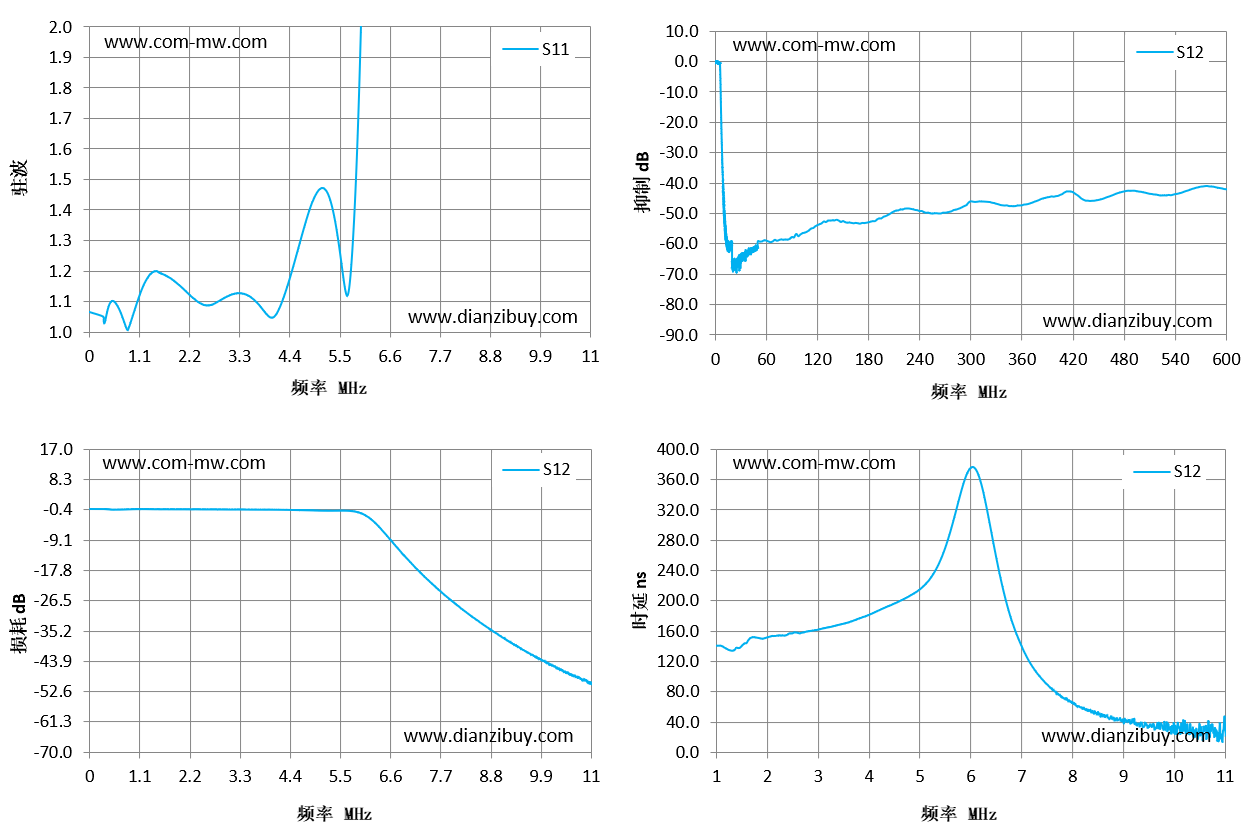

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 0.01 | 1.07 | -0.06 | 279.1 |
| 1 | 1.07 | -0.11 | 140.17 |
| 2 | 1.15 | -0.16 | 151.33 |
| 2 | 1.15 | -0.16 | 151.33 |
| 3 | 1.11 | -0.22 | 161.5 |
| 4 | 1.05 | -0.27 | 181.05 |
| 5 | 1.46 | -0.53 | 215.09 |
| 6 | 2.16 | -1.58 | 375.32 |
| 6 | 2.16 | -1.58 | 375.32 |
| 7 | 41.3 | -15.01 | 138.62 |
| 8 | 138.96 | -27.14 | 65.7 |
| 9 | 273.42 | -36.58 | 37.66 |
| 9 | 273.42 | -36.58 | 37.66 |
| 10 | 581.88 | -44.16 | 25.54 |
| 11 | 554.87 | -50.27 | 26.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
