通带频率DC~8MHz, 12.5-16.5MHz≥20dB, 16.5-1000MHz≥40dB, 表面贴装, 工业级, 替代SXLP-8+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 8 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 12.5-16.5 | MHz≥ | 20 | dB | ||
| 带外抑制 | 16.5-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.7 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率9.2MHz；替代SXLP-8+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

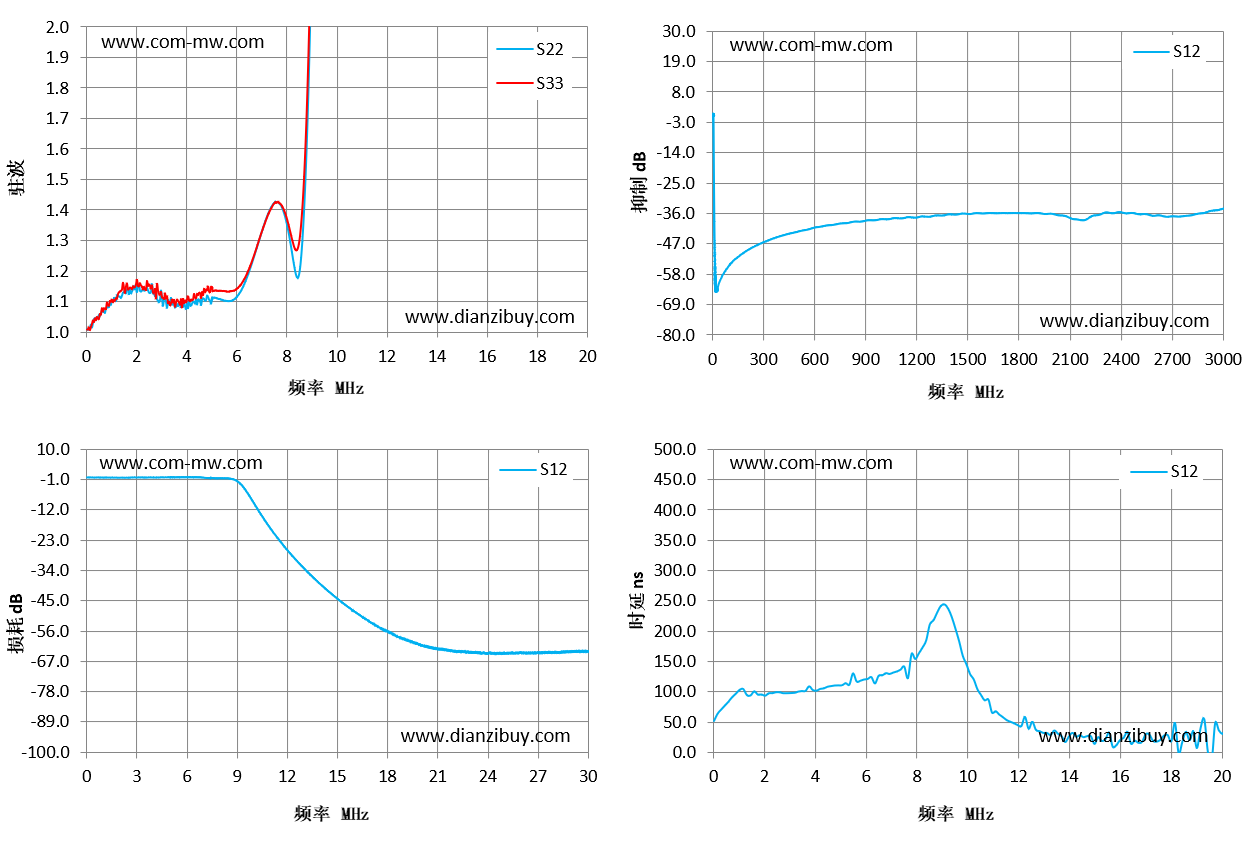

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -0.09 | 52 |
| 1 | 1.09 | 1.1 | -0.1 | 109.34 |
| 3 | 1.11 | 1.11 | -0.11 | 68.2 |
| 4 | 1.09 | 1.11 | 0.01 | 27 |
| 6 | 1.12 | 1.14 | -0.02 | |
| 7 | 1.33 | 1.33 | -0.17 | |
| 9 | 2.35 | 2.49 | -1.45 | |
| 10 | 20.24 | 21.99 | -9.6 | |
| 11 | 71.56 | 87.73 | -18.87 | |
| 13 | 118.82 | 183.27 | -33.37 | |
| 14 | 117.32 | 212.22 | -39.25 | |
| 16 | 115.43 | 213.89 | -48.99 | |
| 17 | 114.2 | 226.58 | -53.06 | |
| 19 | 104.14 | 220.05 | -59.06 | |
| 20 | 105.89 | 222.65 | -61.34 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
