通带频率DC~10MHz, 14-16MHz≥20dB, 16-230MHz≥40dB, 表面贴装, 替代SXLP-10+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 10 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 14-16 | MHz≥ | 20 | dB | ||
| 带外抑制 | 16-230 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.2 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率11.2MHz；替代SXLP-10+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

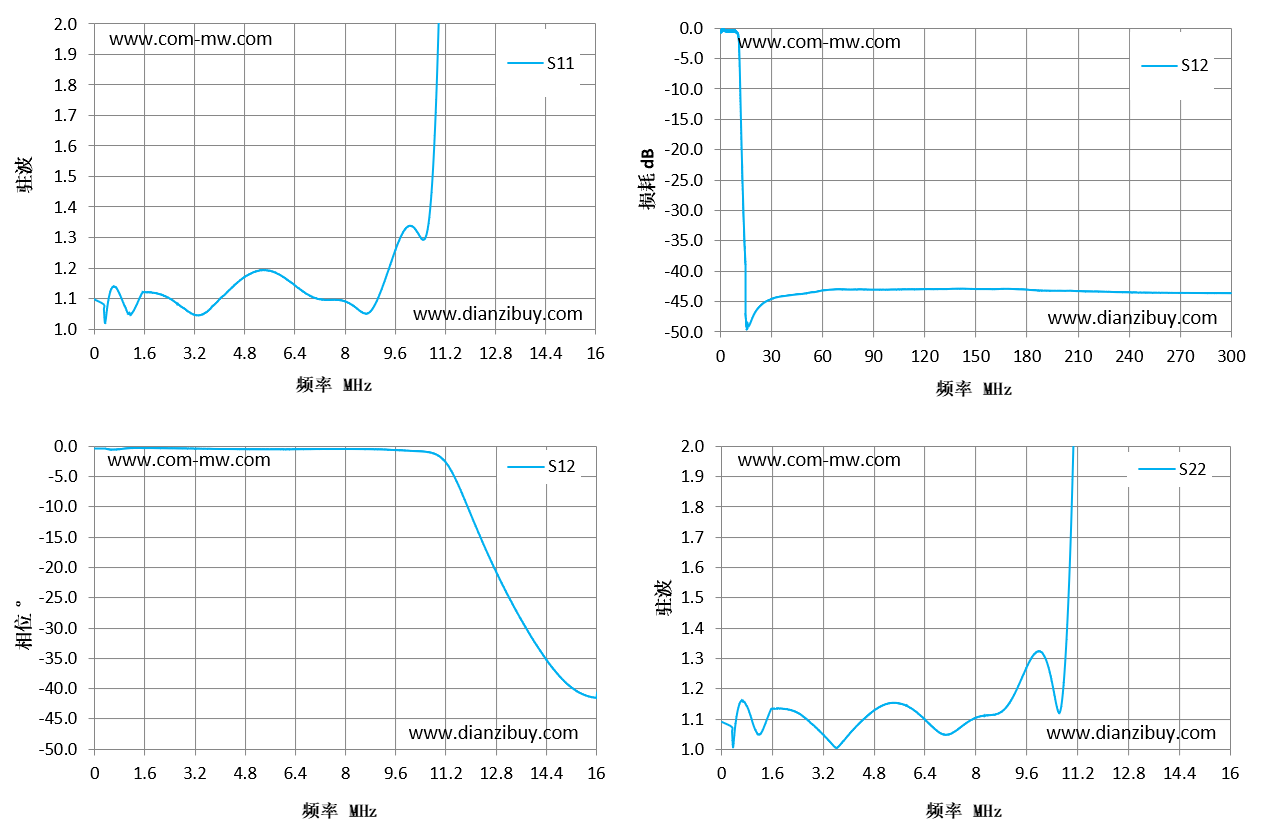

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 0.01 | 1.1 | -0.36 | 1.09 |
| 1 | 1.07 | -0.35 | 1.08 |
| 2 | 1.12 | -0.3 | 1.13 |
| 3 | 1.06 | -0.36 | 1.07 |
| 5 | 1.18 | -0.48 | 1.14 |
| 6 | 1.17 | -0.49 | 1.13 |
| 7 | 1.11 | -0.45 | 1.05 |
| 8 | 1.09 | -0.43 | 1.1 |
| 9 | 1.09 | -0.49 | 1.15 |
| 10 | 1.34 | -0.72 | 1.32 |
| 11 | 2 | -1.69 | 1.8 |
| 13 | 71.55 | -22.82 | 66.11 |
| 14 | 89.75 | -32.15 | 98.68 |
| 15 | 83.29 | -38.95 | 106.92 |
| 16 | 77.21 | -49.58 | 109.32 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
