通带频率DC~11MHz, 19-24MHz≥20dB, 24-1600MHz≥40dB, 表面贴装, 替代SXLP-10.7+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 11 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 19-24 | MHz≥ | 20 | dB | ||
| 带外抑制 | 24-1600 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.2 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率14MHz；替代SXLP-10.7+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

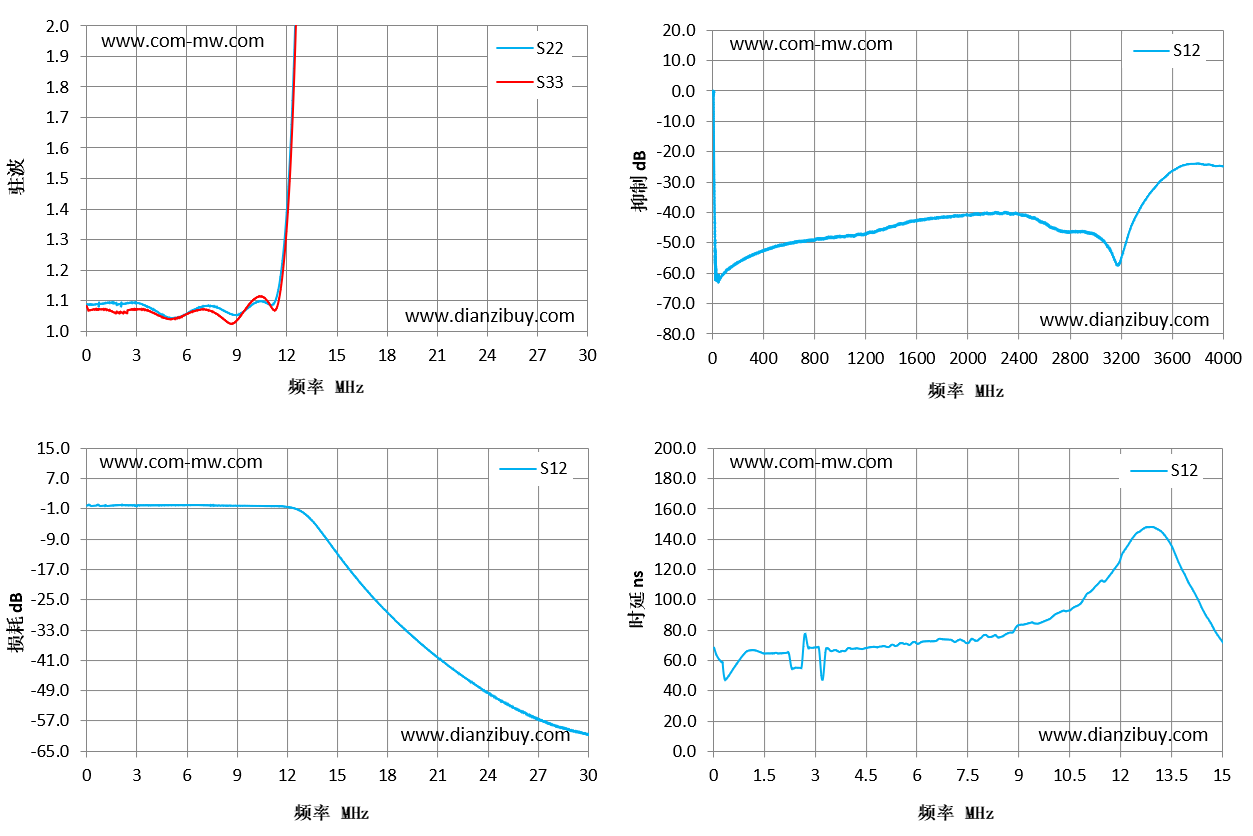

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.09 | 1.08 | -0.18 | 68.44 |
| 2 | 1.09 | 1.06 | -0.03 | 64.58 |
| 4 | 1.07 | 1.06 | -0.12 | 67.99 |
| 6 | 1.06 | 1.06 | -0.04 | 70.9 |
| 9 | 1.05 | 1.03 | -0.21 | 83.27 |
| 11 | 1.09 | 1.09 | -0.31 | 103.83 |
| 13 | 3.37 | 3.22 | -2.22 | 147.62 |
| 15 | 34.79 | 30.84 | -12.98 | 72.14 |
| 17 | 91.81 | 74.09 | -23.83 | 36 |
| 19 | 119.95 | 85.71 | -32.75 | 25.62 |
| 21 | 127.04 | 86.76 | -40.35 | 20.16 |
| 24 | 145.3 | 82.77 | -49.69 | 17.83 |
| 26 | 135.3 | 78.26 | -54.55 | 20.26 |
| 28 | 164.65 | 77.85 | -58.25 | 20.22 |
| 30 | 149.53 | 74.74 | -60.54 | 20.57 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
