通带频率DC~13MHz, 18.5MHz≥30dB, 20-2200MHz≥40dB, 表面贴装, 替代SXLP-13+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 13 | MHz | ||
| 通带损耗 | 0.5 | 1.2 | dB | |||
| 带外抑制 | 17 | MHz≥ | 20 | dB | ||
| 带外抑制 | 18.5 | MHz≥ | 30 | dB | ||
| 带外抑制 | 20-2200 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.3 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率15.1MHz；替代SXLP-13+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

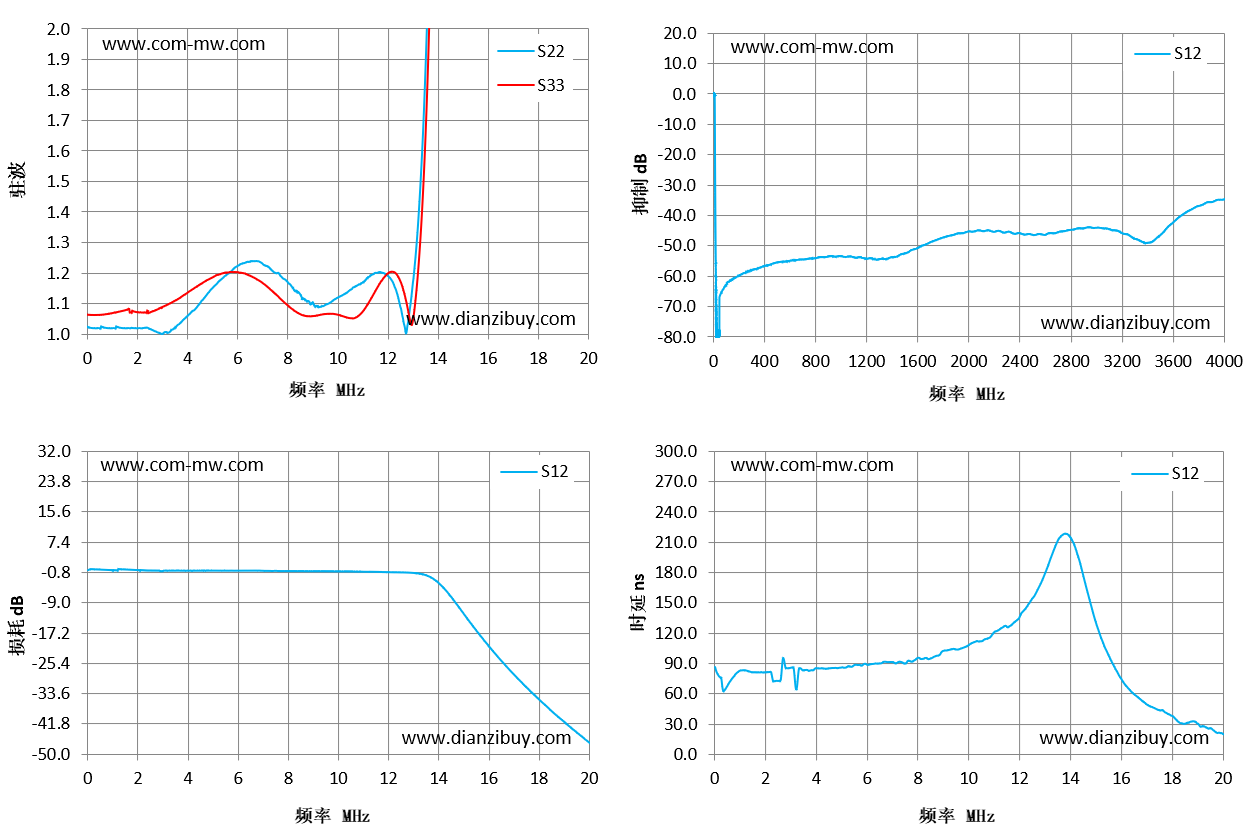

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.03 | 1.06 | -0.1 | 86.59 |
| 1 | 1.02 | 1.07 | -0.1 | 82.9 |
| 3 | 1 | 1.09 | -0.4 | 85.79 |
| 4 | 1.06 | 1.13 | -0.25 | 85.38 |
| 6 | 1.22 | 1.2 | -0.23 | 88.64 |
| 7 | 1.23 | 1.17 | -0.26 | 91.36 |
| 9 | 1.11 | 1.06 | -0.39 | 102.5 |
| 10 | 1.12 | 1.06 | -0.44 | 108.4 |
| 11 | 1.17 | 1.07 | -0.53 | 121.2 |
| 13 | 1.16 | 1.04 | -0.85 | 179.68 |
| 14 | 3.79 | 3.39 | -3.6 | 214.35 |
| 16 | 43.82 | 37.51 | -20.74 | 74.25 |
| 17 | 64.95 | 50.92 | -28.43 | 49.26 |
| 19 | 92.2 | 52.69 | -41.28 | 30.48 |
| 20 | 101.03 | 50.38 | -46.88 | 20.02 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
