通带频率DC~22MHz, 32-41MHz≥20dB, 41-2000MHz≥40dB, 表面贴装, 替代SXLP-21.4+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 22 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 32-41 | MHz≥ | 20 | dB | ||
| 带外抑制 | 41-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.3 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率24.5MHz；替代SXLP-21.4+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

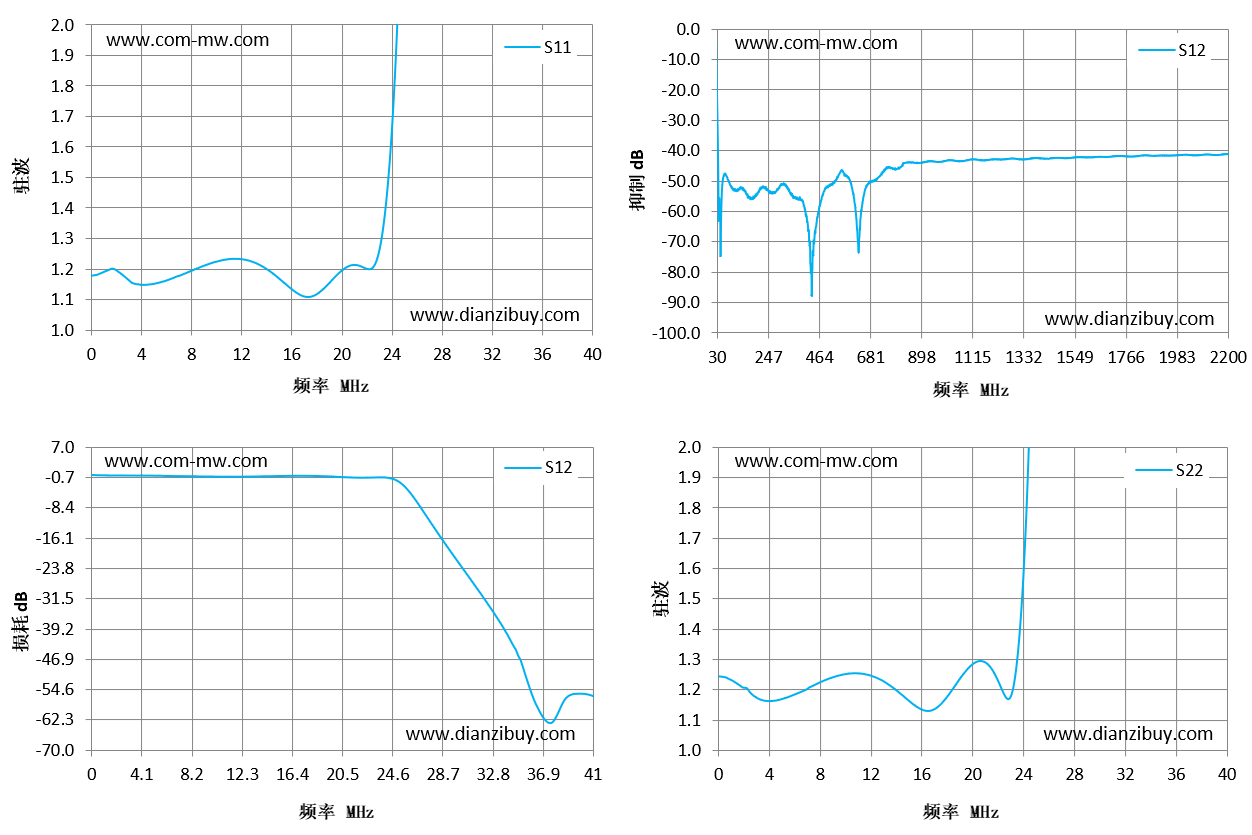

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 0.01 | 1.18 | -0.05 | 1.24 |
| 3 | 1.17 | -0.19 | 1.17 |
| 6 | 1.16 | -0.28 | 1.18 |
| 9 | 1.21 | -0.43 | 1.24 |
| 11 | 1.23 | -0.49 | 1.25 |
| 14 | 1.2 | -0.42 | 1.2 |
| 17 | 1.11 | -0.25 | 1.14 |
| 20 | 1.19 | -0.51 | 1.28 |
| 23 | 1.24 | -0.7 | 1.17 |
| 26 | 5.69 | -4.46 | 6.86 |
| 29 | 22.49 | -17.79 | 10.29 |
| 31 | 15.99 | -26.11 | 9.85 |
| 34 | 26.82 | -40.62 | 10.79 |
| 37 | 132.23 | -58.23 | 12.97 |
| 40 | 26.58 | -55.63 | 22.56 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
