通带频率DC~30MHz, 47-61MHz≥20dB, 61-1500MHz≥40dB, 表面贴装, 工业级, 替代SXLP-30+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 30 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 47-61 | MHz≥ | 20 | dB | ||
| 带外抑制 | 61-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.7 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率35MHz；替代SXLP-30+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

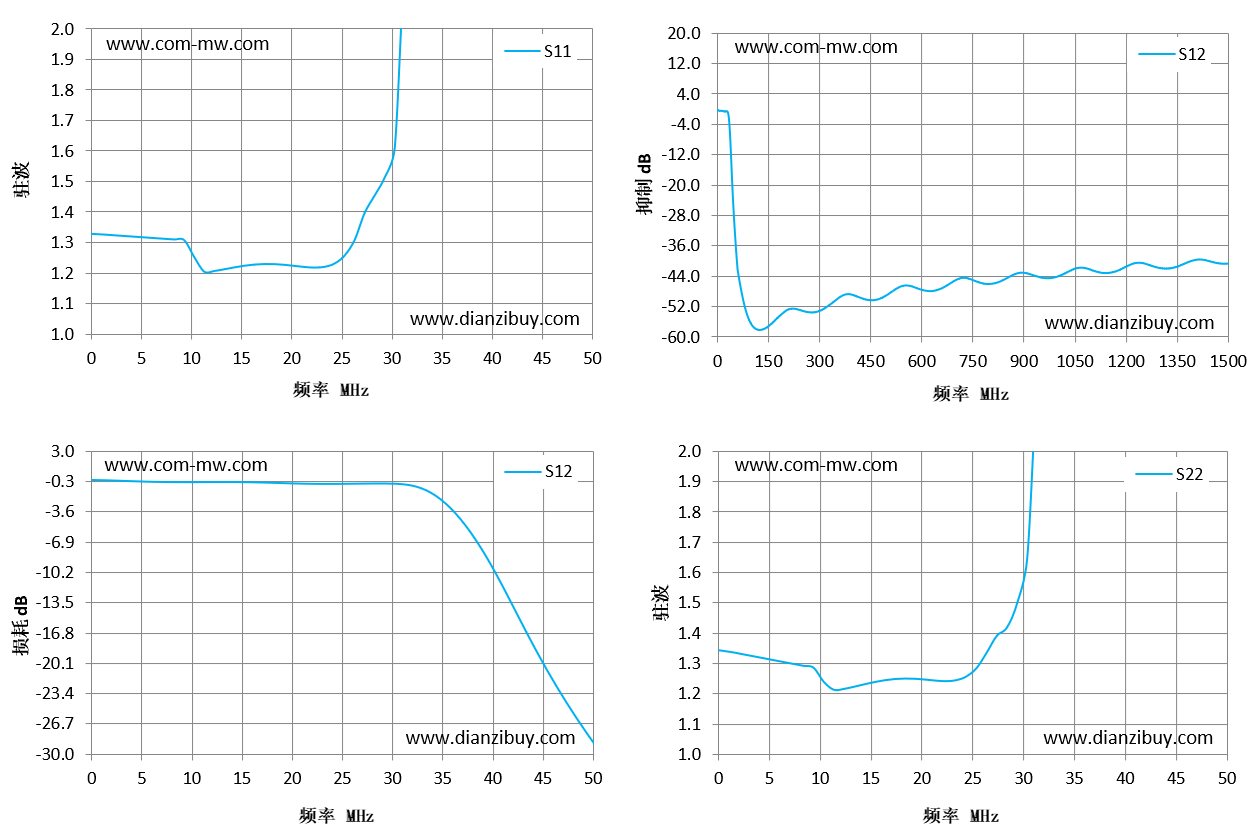

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 0.01 | 1.33 | -0.17 | 1.35 |
| 4 | 1.32 | -0.27 | 1.33 |
| 7 | 1.31 | -0.37 | 1.31 |
| 11 | 1.25 | -0.4 | 1.24 |
| 14 | 1.21 | -0.39 | 1.22 |
| 18 | 1.23 | -0.45 | 1.25 |
| 21 | 1.22 | -0.55 | 1.25 |
| 25 | 1.23 | -0.59 | 1.26 |
| 29 | 1.45 | -0.55 | 1.42 |
| 32 | 2.24 | -0.67 | 2.27 |
| 36 | 3.89 | -2.77 | 4.07 |
| 39 | 6.35 | -6.76 | 7.07 |
| 43 | 110.89 | -14.61 | 49.27 |
| 46 | 117.24 | -20.74 | 54 |
| 50 | 120.61 | -27.68 | 56.86 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
