通带频率DC~36MHz, 50MHz≥20dB, 57-2000MHz≥40dB, 表面贴装, 替代SXLP-36+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 36 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 50 | MHz≥ | 20 | dB | ||
| 带外抑制 | 57-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.3 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率40MHz；替代SXLP-36+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

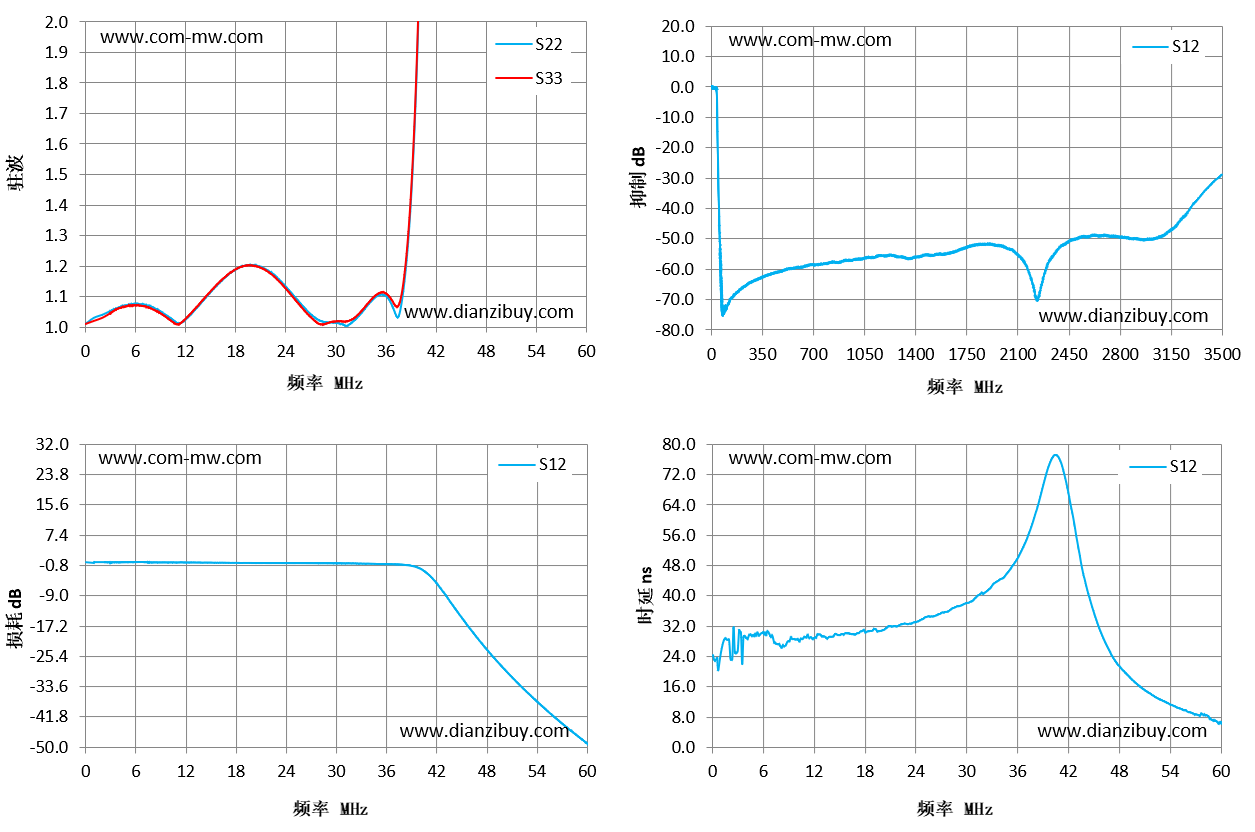

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -0.03 | 24.35 |
| 4 | 1.06 | 1.06 | -0.09 | 26.82 |
| 9 | 1.05 | 1.05 | -0.12 | 30.2 |
| 13 | 1.05 | 1.06 | -0.14 | 28.18 |
| 17 | 1.17 | 1.17 | -0.19 | 29.17 |
| 21 | 1.2 | 1.19 | -0.24 | 30.44 |
| 26 | 1.07 | 1.06 | -0.27 | 32.56 |
| 30 | 1.01 | 1.02 | -0.33 | 35.57 |
| 34 | 1.08 | 1.08 | -0.44 | 39.72 |
| 39 | 1.42 | 1.45 | -0.76 | 50.57 |
| 43 | 11.54 | 11.97 | -6.24 | 76.66 |
| 47 | 42.17 | 43.35 | -18.56 | 41.86 |
| 51 | 70.81 | 68.42 | -29.17 | 20.97 |
| 56 | 99.47 | 86.48 | -40.12 | 12.2 |
| 60 | 113.25 | 95.55 | -47.61 | 8.57 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
