通带频率DC~40MHz, 54-80MHz≥20dB, 80-2750MHz≥40dB, 表面贴装, 替代SXLP-40+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 40 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 54-80 | MHz≥ | 20 | dB | ||
| 带外抑制 | 80-2750 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率50MHz；替代SXLP-40+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

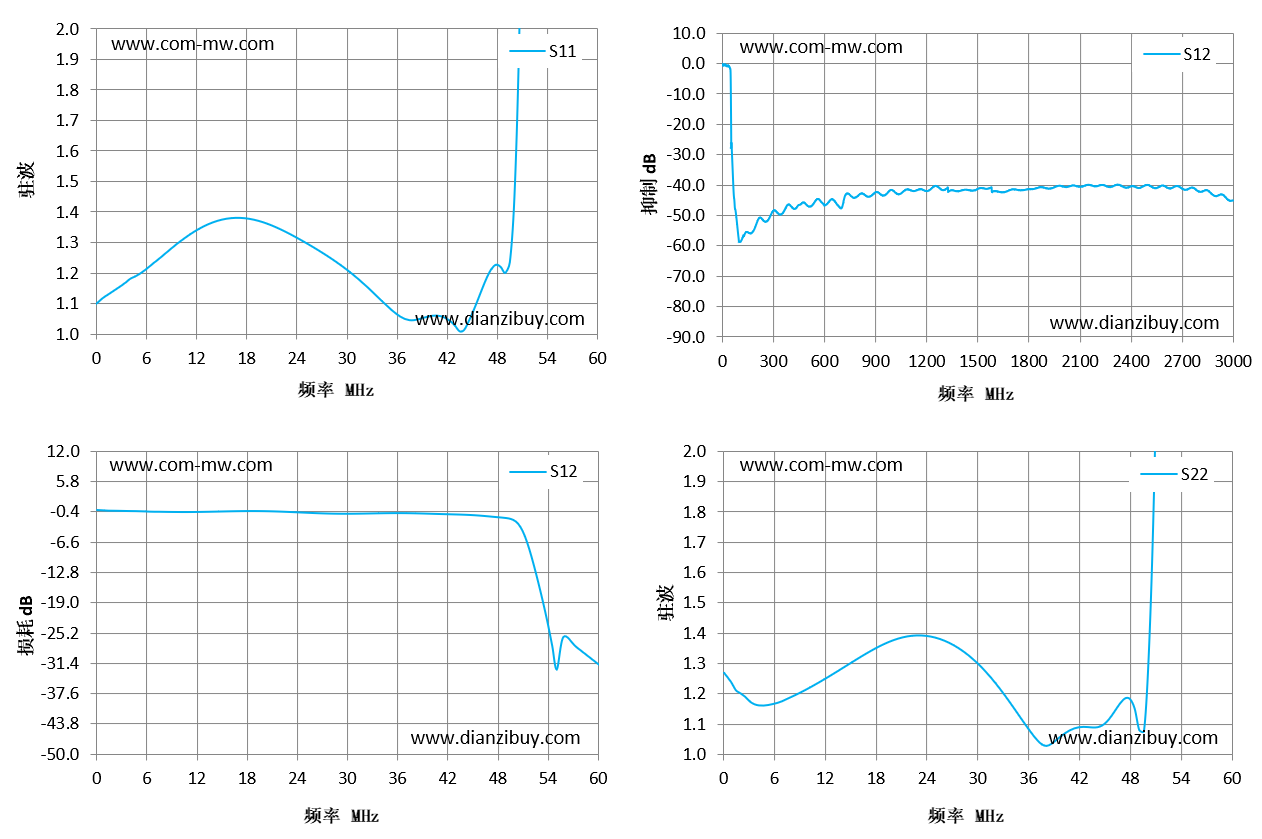

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 0.01 | 1.1 | -0.05 | 1.27 |
| 4 | 1.17 | -0.25 | 1.17 |
| 9 | 1.27 | -0.44 | 1.2 |
| 13 | 1.35 | -0.42 | 1.27 |
| 17 | 1.38 | -0.29 | 1.33 |
| 21 | 1.36 | -0.3 | 1.38 |
| 26 | 1.29 | -0.64 | 1.38 |
| 30 | 1.22 | -0.82 | 1.3 |
| 34 | 1.12 | -0.72 | 1.17 |
| 39 | 1.05 | -0.75 | 1.03 |
| 43 | 1.03 | -0.96 | 1.09 |
| 47 | 1.19 | -1.34 | 1.17 |
| 51 | 1.94 | -3.45 | 1.77 |
| 56 | 198.15 | -26.01 | 96.59 |
| 60 | 200.45 | -30.01 | 97.2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
