通带频率DC~44MHz, 59MHz≥20dB, 65.5-450MHz≥40dB, 表面贴装, 替代SXLP-44+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 44 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 59 | MHz≥ | 20 | dB | ||
| 带外抑制 | 65.5-450 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.4 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率48.5MHz；替代SXLP-44+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

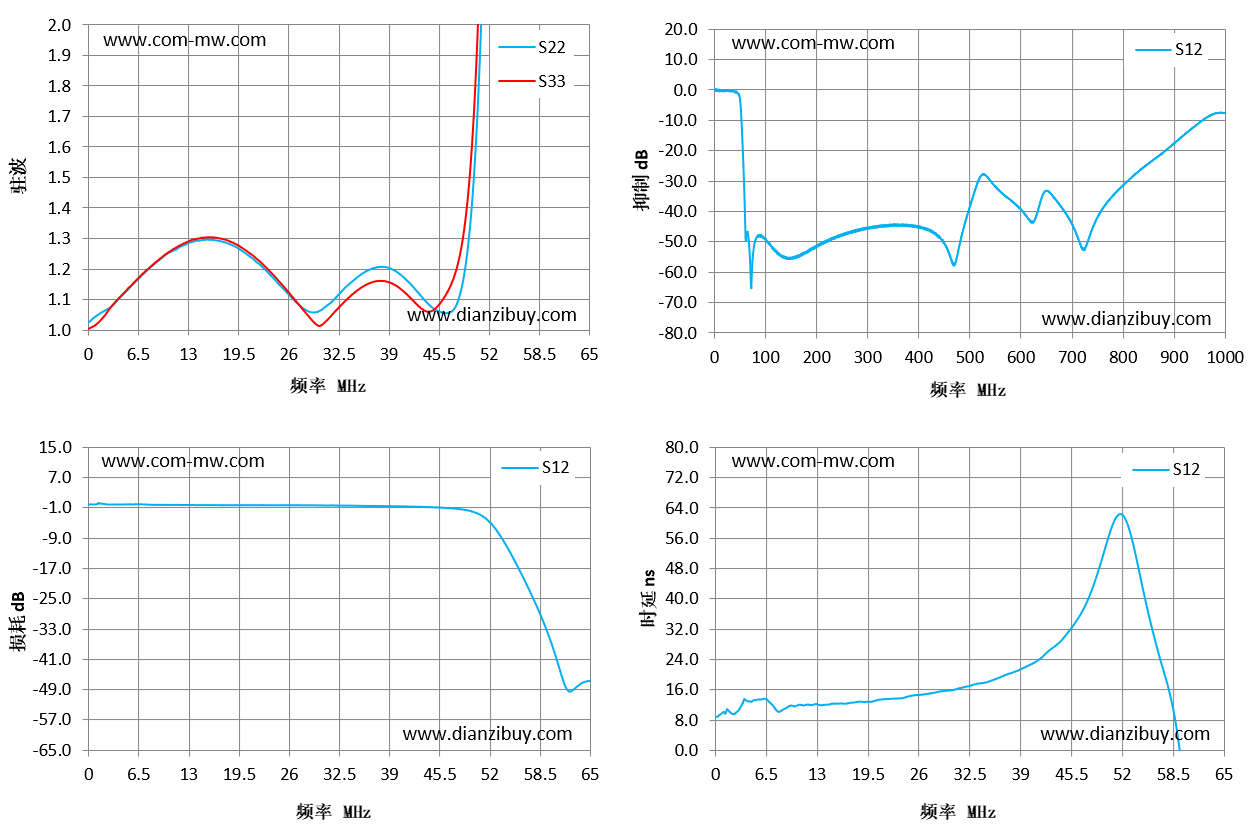

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.02 | 1 | -0.02 | 8.77 |
| 5 | 1.1 | 1.1 | 0.18 | 9.83 |
| 9 | 1.22 | 1.22 | -0.02 | 13.19 |
| 14 | 1.29 | 1.3 | -0.17 | 11.7 |
| 19 | 1.28 | 1.29 | -0.22 | 12.24 |
| 23 | 1.2 | 1.21 | -0.24 | 12.73 |
| 28 | 1.07 | 1.07 | -0.25 | 13.73 |
| 33 | 1.13 | 1.08 | -0.28 | 15.54 |
| 37 | 1.2 | 1.16 | -0.36 | 17.21 |
| 42 | 1.15 | 1.1 | -0.49 | 20.4 |
| 46 | 1.06 | 1.09 | -0.66 | 24.81 |
| 51 | 1.89 | 2.18 | -1.18 | 36.65 |
| 56 | 13.92 | 18.8 | -6.33 | 62.25 |
| 60 | 31.36 | 41.15 | -20.79 | 31.34 |
| 65 | 54.9 | 62.63 | -47.59 | -56.91 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
