通带频率DC~45MHz, 70-90MHz≥20dB, 90-1600MHz≥40dB, 表面贴装, 替代SXLP-45+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 45 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 70-90 | MHz≥ | 20 | dB | ||
| 带外抑制 | 90-1600 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.7 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率54MHz；替代SXLP-45+ |

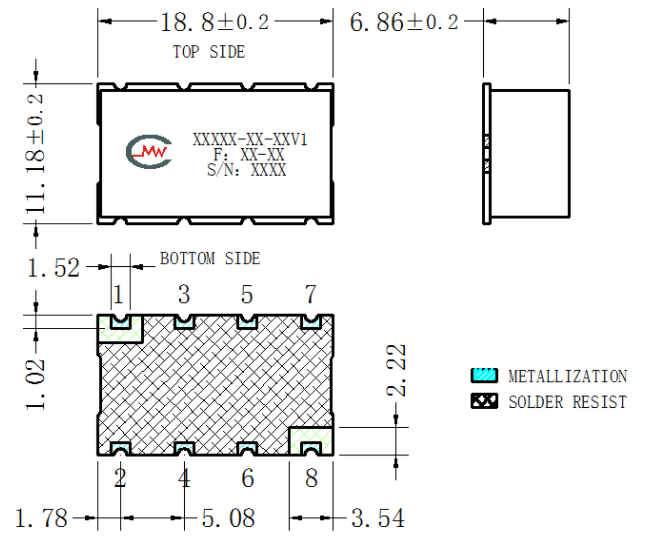

| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

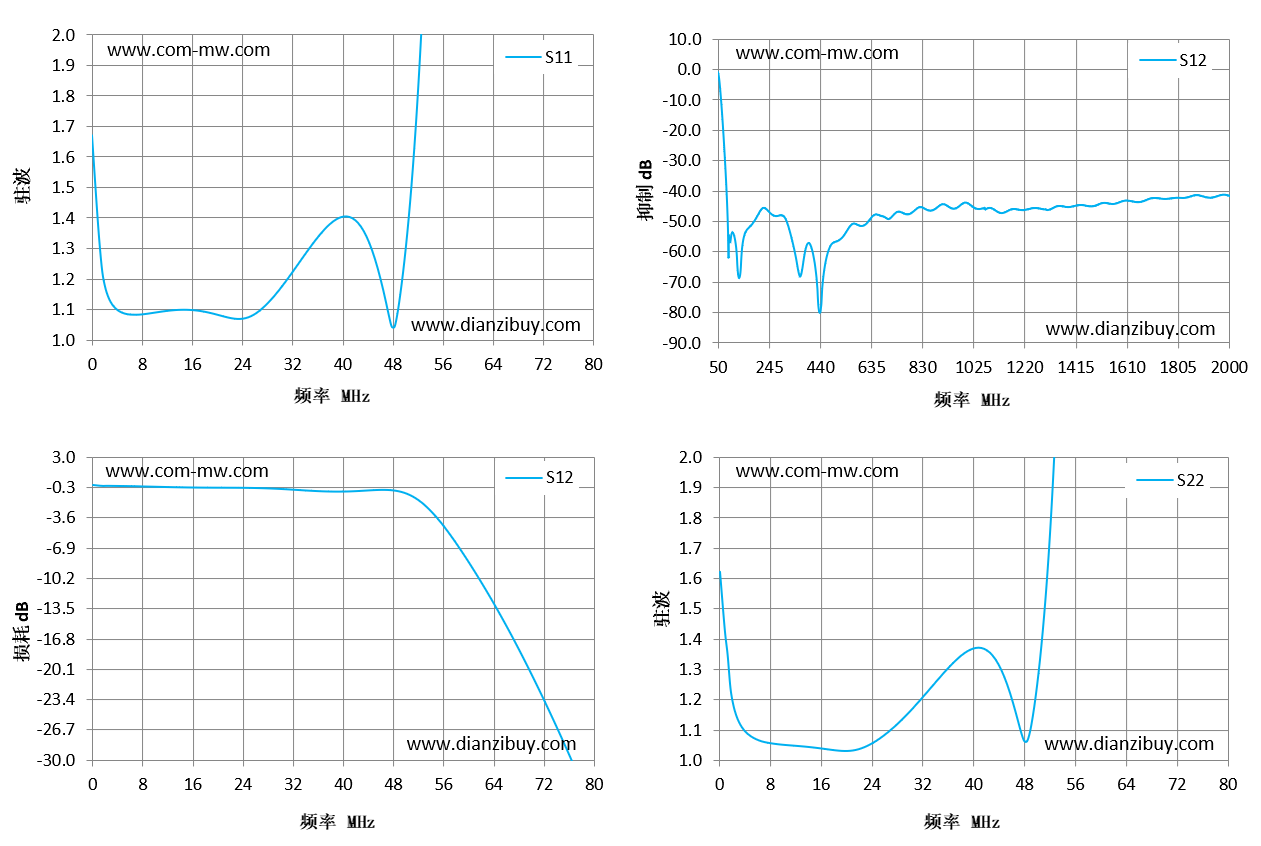

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 0.01 | 1.67 | -0.02 | 1.62 |
| 6 | 1.08 | -0.14 | 1.07 |
| 11 | 1.09 | -0.22 | 1.05 |
| 17 | 1.1 | -0.3 | 1.04 |
| 23 | 1.07 | -0.32 | 1.04 |
| 29 | 1.13 | -0.41 | 1.13 |
| 34 | 1.28 | -0.62 | 1.26 |
| 40 | 1.4 | -0.74 | 1.37 |
| 46 | 1.23 | -0.56 | 1.22 |
| 51 | 1.5 | -1.27 | 1.48 |
| 57 | 5.43 | -5.3 | 7.72 |
| 63 | 5142.25 | -11.43 | 98.56 |
| 69 | 17.33 | -19.25 | 21.76 |
| 74 | 27.46 | -26.24 | 11.24 |
| 80 | 82.65 | -35.43 | 9.1 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
