通带频率DC~65MHz, 86-96MHz≥20dB, 96-710MHz≥40dB, 表面贴装, 替代SXLP-65+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 65 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 86-96 | MHz≥ | 20 | dB | ||
| 带外抑制 | 96-710 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.3 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率71MHz；替代SXLP-65+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

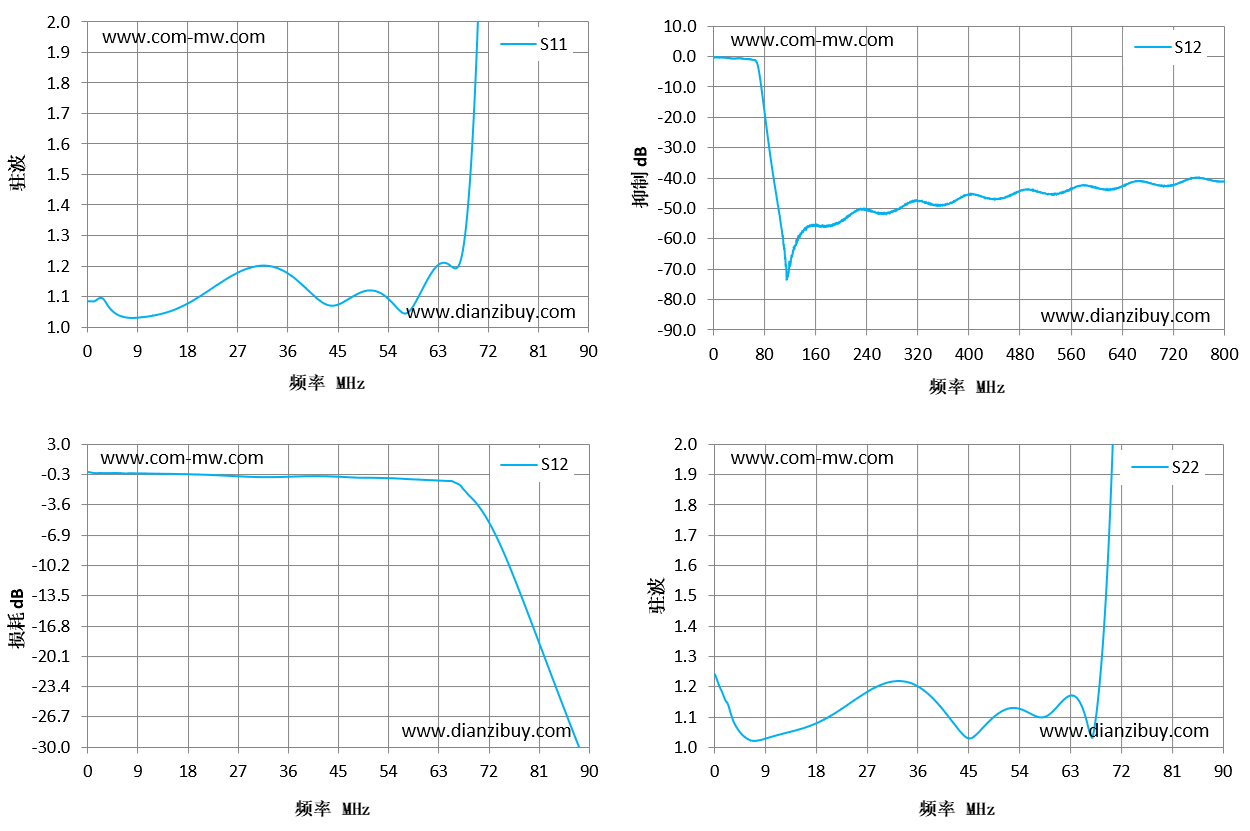

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 0.01 | 1.08 | -0.01 | 1.24 |
| 6 | 1.04 | -0.13 | 1.03 |
| 13 | 1.04 | -0.19 | 1.05 |
| 19 | 1.08 | -0.26 | 1.09 |
| 26 | 1.17 | -0.44 | 1.17 |
| 32 | 1.2 | -0.56 | 1.22 |
| 39 | 1.14 | -0.47 | 1.16 |
| 45 | 1.07 | -0.52 | 1.03 |
| 51 | 1.12 | -0.63 | 1.12 |
| 58 | 1.05 | -0.78 | 1.1 |
| 64 | 1.21 | -0.78 | 1.17 |
| 71 | 2.34 | -4.31 | 2.23 |
| 77 | 28.16 | -12.01 | 33.08 |
| 84 | 23.5 | -23.15 | 24.66 |
| 90 | 435.58 | -32.51 | 188.49 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
