通带频率DC~90MHz, 105MHz≥20dB, 170-1000MHz≥40dB, 表面贴装, 替代SXLP-90+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 90 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 105 | MHz≥ | 20 | dB | ||
| 带外抑制 | 170-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.2 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率94MHz；替代SXLP-90+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

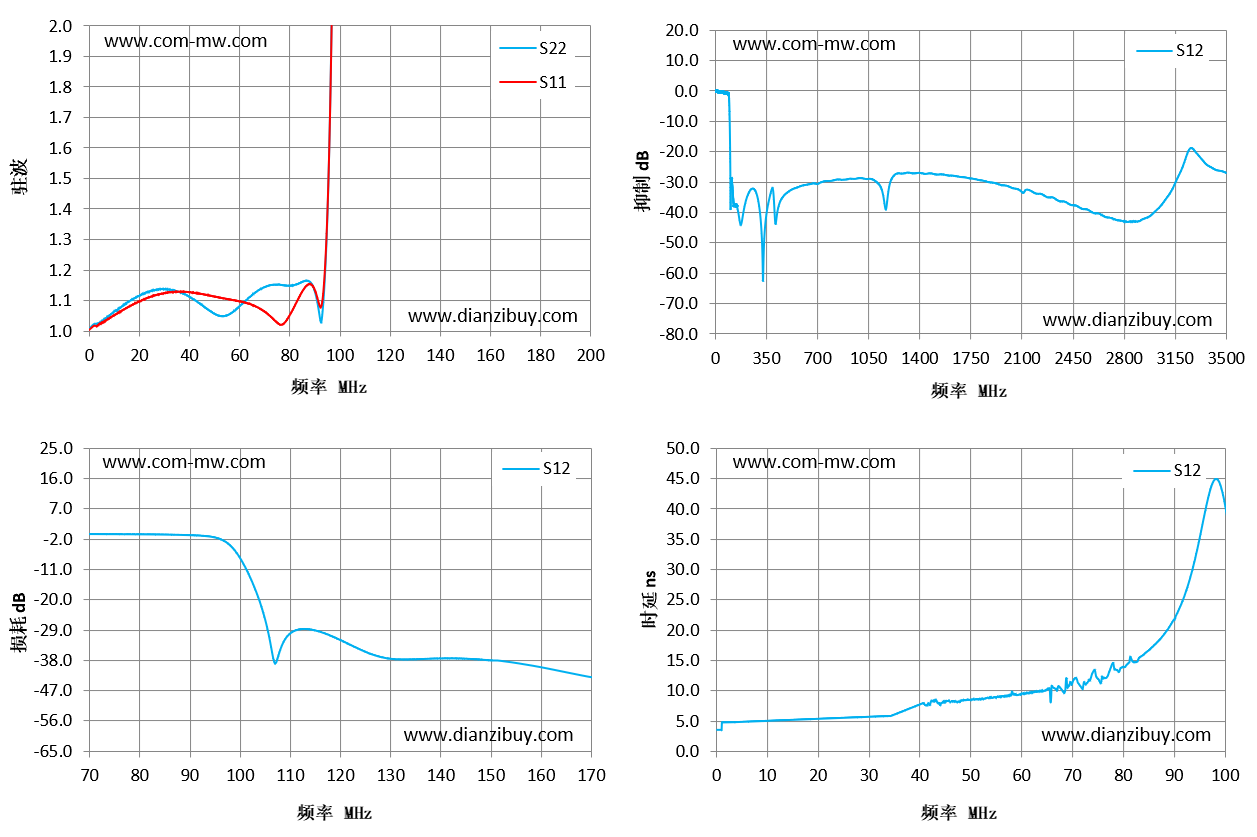

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.01 | 1 | -0.02 | 4.85 |
| 12 | 1.07 | 1.06 | -0.11 | 7.07 |
| 24 | 1.13 | 1.11 | -0.21 | 7.27 |
| 36 | 1.13 | 1.13 | -0.31 | 7.78 |
| 49 | 1.06 | 1.11 | -0.41 | 8.21 |
| 61 | 1.09 | 1.1 | -0.5 | 9.82 |
| 73 | 1.15 | 1.04 | -0.6 | 11.58 |
| 85 | 1.16 | 1.13 | -0.73 | 14.73 |
| 97 | 2.12 | 2.09 | -5.7 | 31.7 |
| 109 | 31.61 | 15.69 | -36.2 | -69.96 |
| 121 | 49.04 | 19.83 | -42.3 | 2.2 |
| 134 | 53.01 | 25.4 | -41.5 | -8.4 |
| 146 | 57.17 | 32.4 | -39.2 | 0.13 |
| 158 | 60.4 | 39.4 | -40.6 | 1.01 |
| 170 | 63.28 | 45.72 | -43.6 | 1.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
