通带频率DC~95MHz, 146-189MHz≥20dB, 189-1400MHz≥40dB, 表面贴装, 替代SXLP-95+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 95 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 146-189 | MHz≥ | 20 | dB | ||
| 带外抑制 | 189-1400 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.7 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率108MHz；替代SXLP-95+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

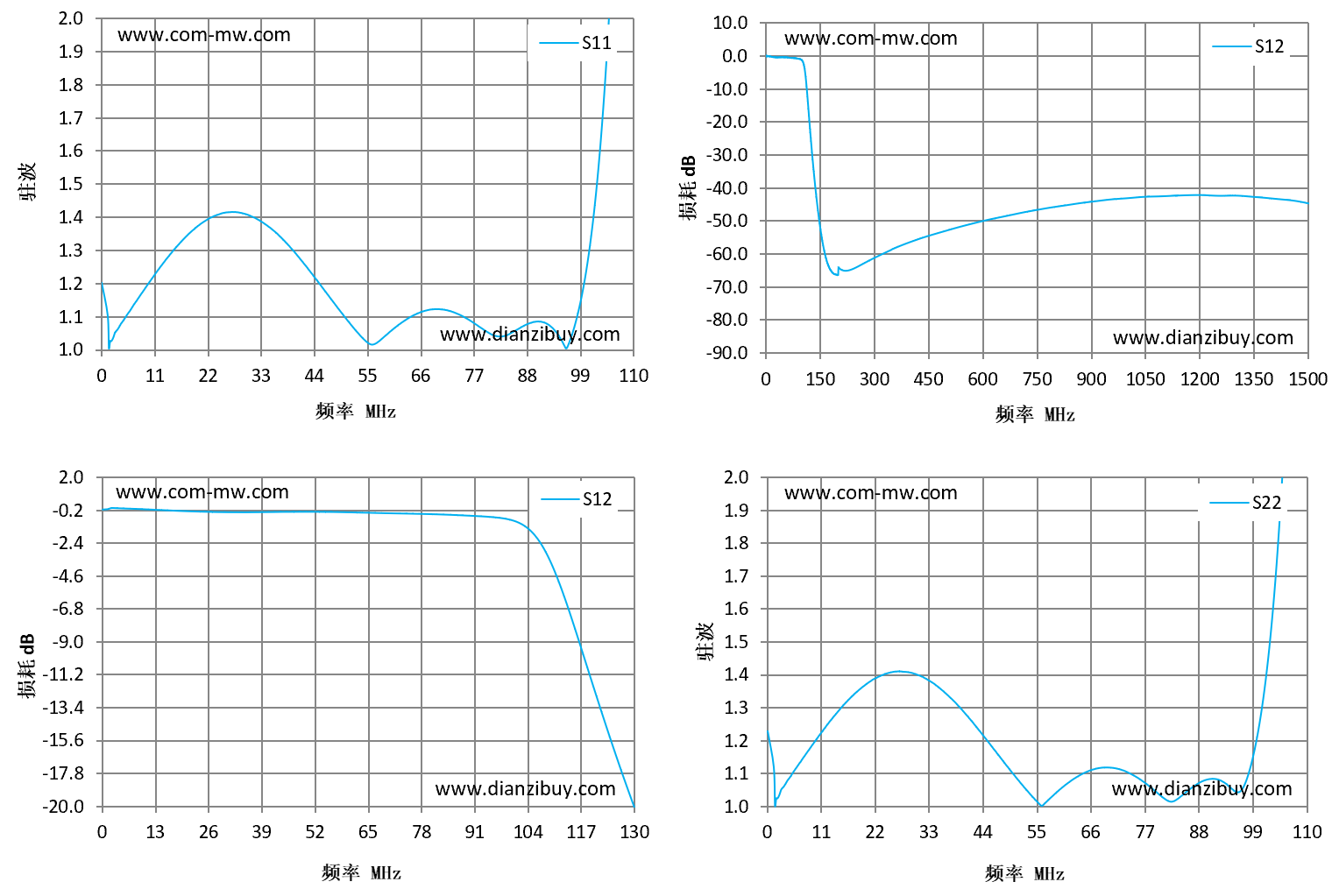

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.1 | 1.2 | -0.14 | -0.25 | 1.23 |
| 8 | 1.16 | -0.1 | -0.16 | 1.16 |
| 16 | 1.32 | -0.2 | -0.32 | 1.32 |
| 24 | 1.41 | -0.28 | -0.46 | 1.4 |
| 31 | 1.4 | -0.32 | -0.52 | 1.4 |
| 39 | 1.31 | -0.32 | -0.51 | 1.31 |
| 47 | 1.17 | -0.3 | -0.48 | 1.16 |
| 55 | 1.02 | -0.3 | -0.49 | 1.01 |
| 63 | 1.09 | -0.35 | -0.56 | 1.09 |
| 71 | 1.12 | -0.4 | -0.64 | 1.12 |
| 79 | 1.06 | -0.44 | -0.72 | 1.05 |
| 86 | 1.06 | -0.51 | -0.81 | 1.05 |
| 94 | 1.06 | -0.62 | -0.99 | 1.06 |
| 102 | 1.44 | -1.06 | -1.71 | 1.45 |
| 110 | 4.36 | -3.95 | -6.32 | 4.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
