通带频率DC~135MHz, 210-300MHz≥20dB, 300-1600MHz≥40dB, 表面贴装, 替代SXLP-135+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 135 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 210-300 | MHz≥ | 20 | dB | ||
| 带外抑制 | 300-1600 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.3 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率155MHz；替代SXLP-135+ |

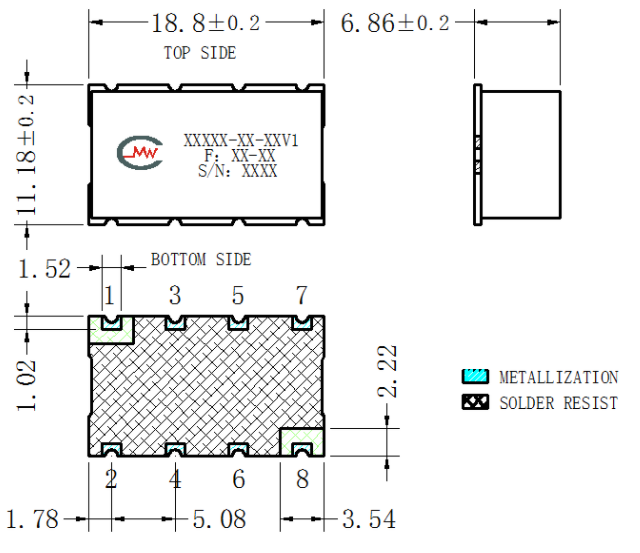

| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

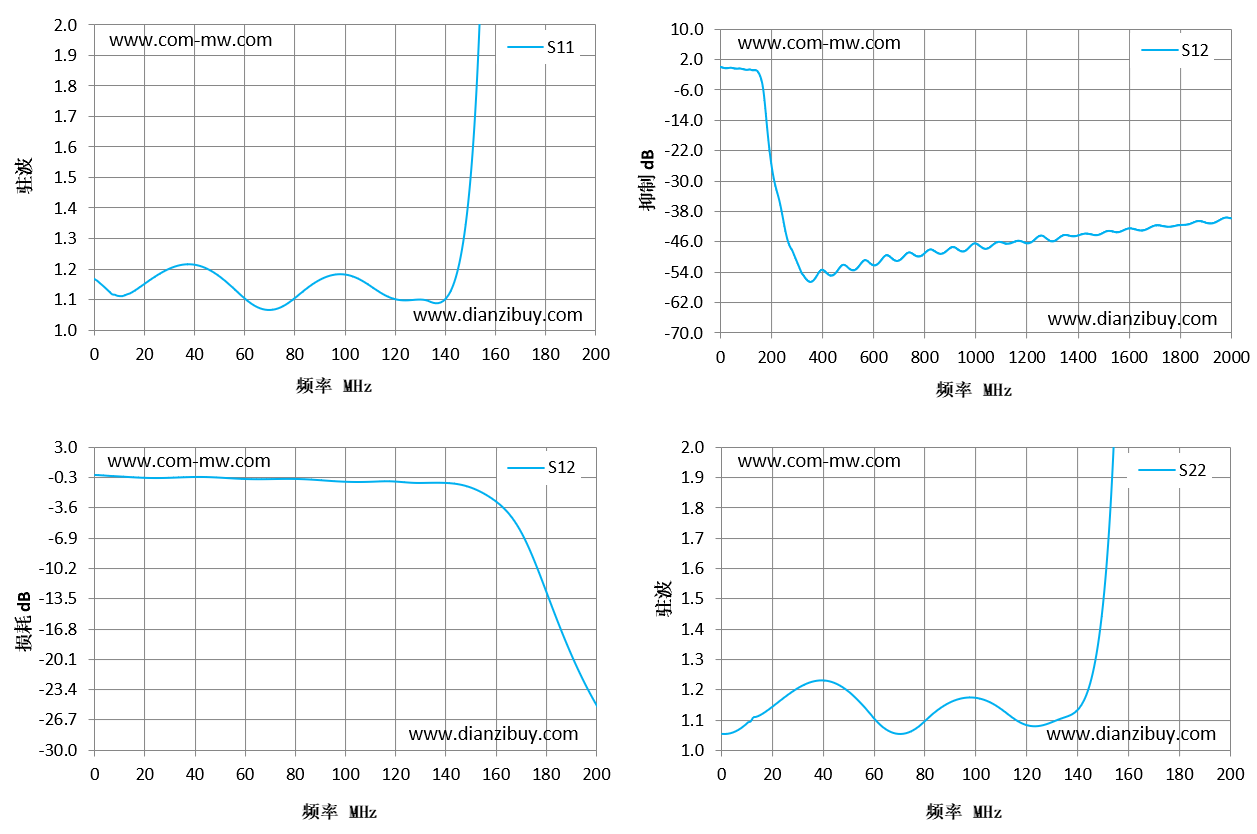

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 0.01 | 1.17 | -0.05 | 1.05 |
| 14 | 1.12 | -0.26 | 1.11 |
| 29 | 1.2 | -0.36 | 1.2 |
| 43 | 1.21 | -0.26 | 1.23 |
| 57 | 1.13 | -0.44 | 1.14 |
| 71 | 1.07 | -0.49 | 1.05 |
| 86 | 1.14 | -0.53 | 1.14 |
| 100 | 1.18 | -0.78 | 1.17 |
| 114 | 1.13 | -0.75 | 1.11 |
| 129 | 1.1 | -0.91 | 1.09 |
| 143 | 1.13 | -0.96 | 1.16 |
| 157 | 2.67 | -2.26 | 2.55 |
| 171 | 29.74 | -6.45 | 453.3 |
| 186 | 22.31 | -16.56 | 417.39 |
| 200 | 8.85 | -24.79 | 9.7 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
