通带频率DC~190MHz, 290-390MHz≥20dB, 390-1000MHz≥40dB, 表面贴装, 替代SXLP-190+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 190 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 290-390 | MHz≥ | 20 | dB | ||
| 带外抑制 | 390-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.4 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率210MHz；替代SXLP-190+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

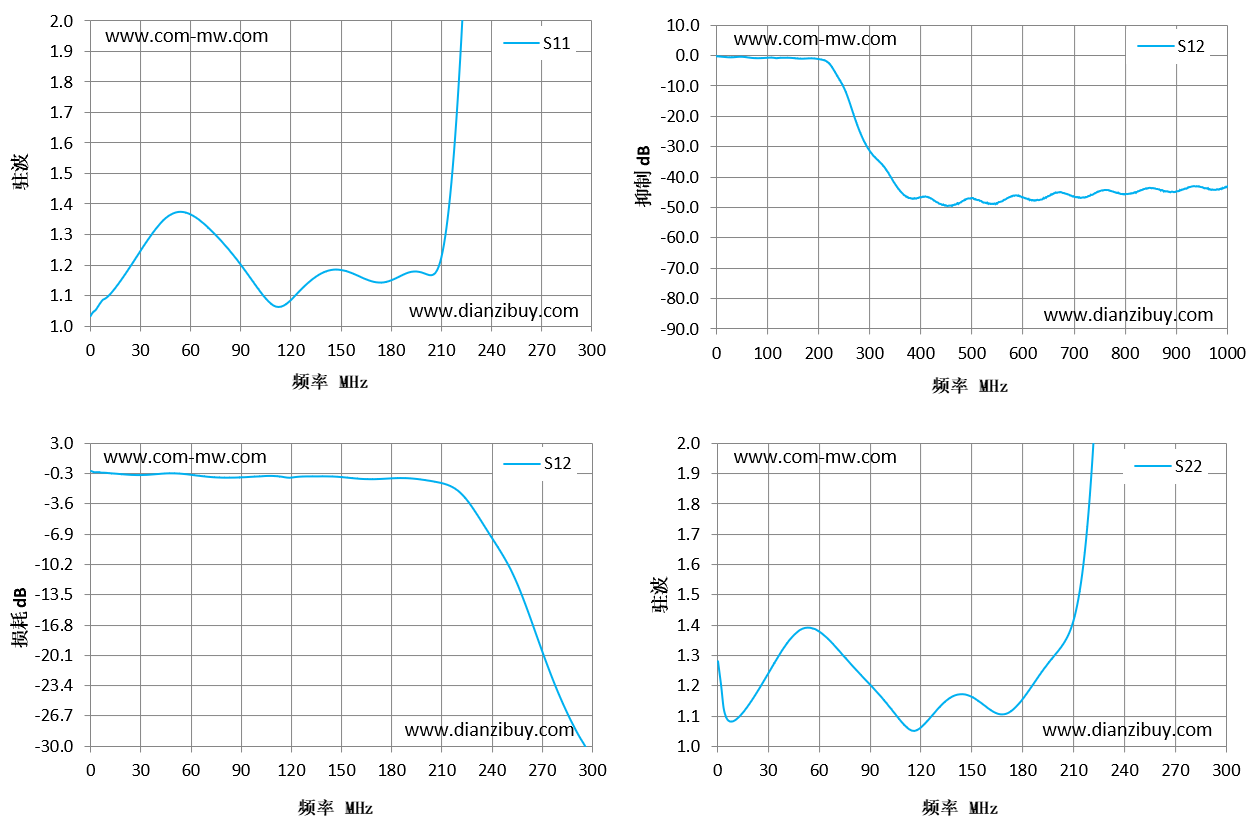

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 0.01 | 1.03 | 0.02 | 1.28 |
| 21 | 1.16 | -0.35 | 1.15 |
| 43 | 1.34 | -0.27 | 1.35 |
| 64 | 1.36 | -0.47 | 1.36 |
| 86 | 1.23 | -0.7 | 1.23 |
| 107 | 1.08 | -0.51 | 1.09 |
| 129 | 1.13 | -0.57 | 1.11 |
| 150 | 1.19 | -0.63 | 1.16 |
| 171 | 1.15 | -0.87 | 1.11 |
| 193 | 1.18 | -0.8 | 1.26 |
| 214 | 1.32 | -1.49 | 1.51 |
| 236 | 4.6 | -6.13 | 4.91 |
| 257 | 234.75 | -13.1 | 53.91 |
| 279 | 9.46 | -23.45 | 11.56 |
| 300 | 12.18 | -30.89 | 10.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
