通带频率DC~380MHz, 580-750MHz≥20dB, 750-2200MHz≥35dB, 表面贴装, 替代SXLP-380+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 380 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 580-750 | MHz≥ | 20 | dB | ||
| 带外抑制 | 750-2200 | MHz≥ | 35 | dB | ||
| 通带驻波 | 1.3 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频440MHz；替代SXLP-380+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

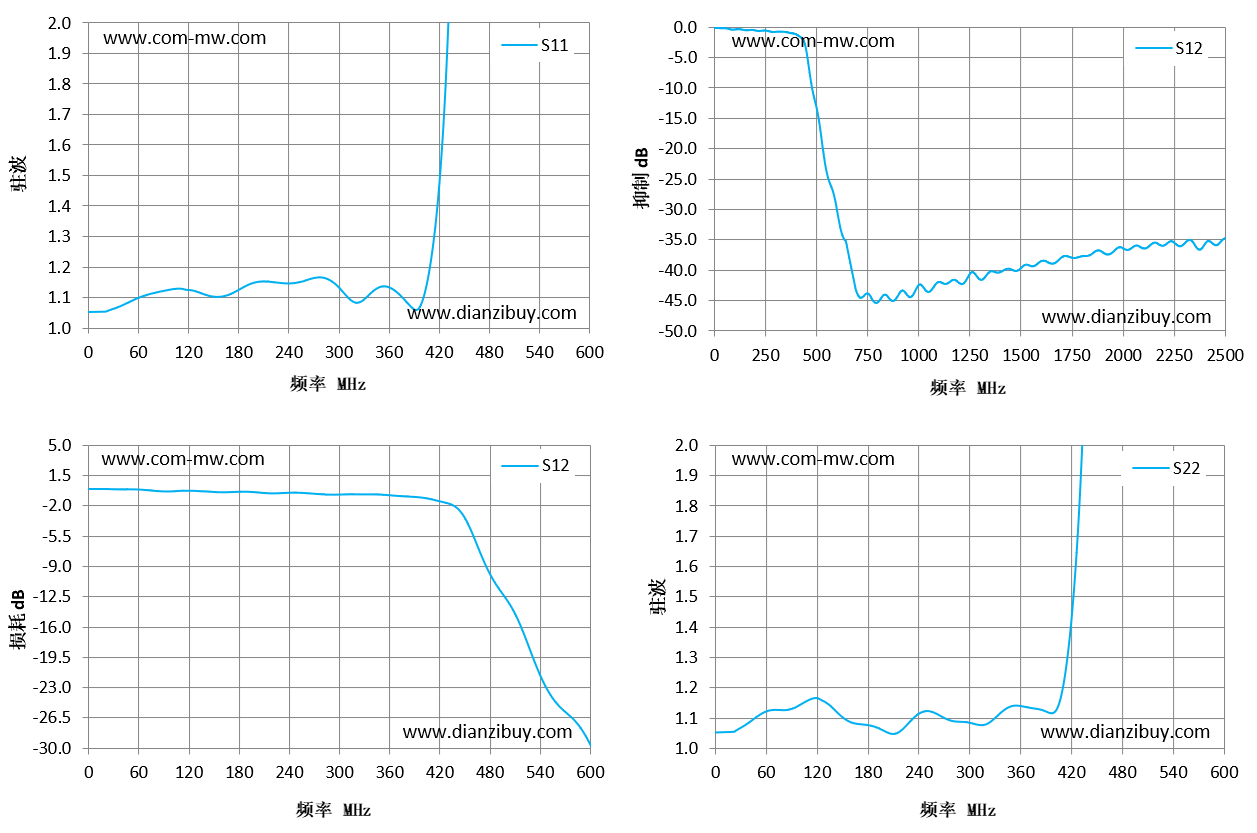

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 0.01 | 1.05 | -0.05 | 1.05 |
| 43 | 1.08 | -0.1 | 1.09 |
| 86 | 1.12 | -0.32 | 1.13 |
| 129 | 1.12 | -0.28 | 1.15 |
| 171 | 1.11 | -0.41 | 1.08 |
| 214 | 1.15 | -0.54 | 1.05 |
| 257 | 1.15 | -0.52 | 1.12 |
| 300 | 1.14 | -0.7 | 1.08 |
| 343 | 1.12 | -0.69 | 1.13 |
| 386 | 1.07 | -0.95 | 1.12 |
| 429 | 1.79 | -1.68 | 1.76 |
| 471 | 5.53 | -7.92 | 6.38 |
| 514 | 133.58 | -15.27 | 63.47 |
| 557 | 8.58 | -24.56 | 8.52 |
| 600 | 36.5 | -29.52 | 148.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
