通带频率DC~400MHz, 500-2400MHz≥20dB, 表面贴装, 替代SXLP-400+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 400 | MHz | ||
| 通带损耗 | 0.7 | dB | ||||
| 带外抑制 | 500-2400 | MHz≥ | 20 | dB | ||
| 通带驻波 | 1.36 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频435MHz；替代SXLP-400+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

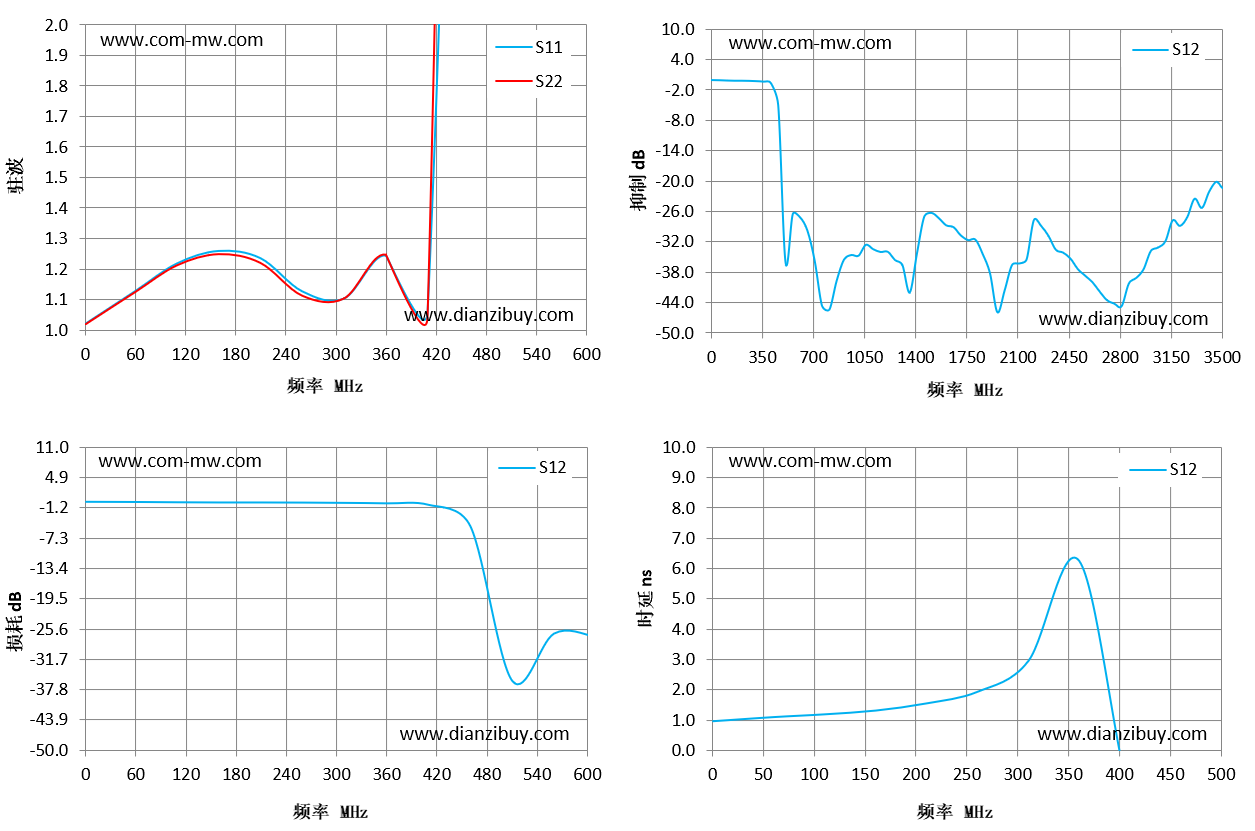

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.02 | 1.02 | -0.04 | 0.97 |
| 43 | 1.02 | 1.02 | -0.04 | 0.97 |
| 86 | 1.13 | 1.12 | -0.07 | 1.1 |
| 129 | 1.22 | 1.21 | -0.13 | 1.2 |
| 171 | 1.26 | 1.25 | -0.17 | 1.32 |
| 214 | 1.23 | 1.22 | -0.17 | 1.56 |
| 257 | 1.23 | 1.22 | -0.17 | 1.56 |
| 300 | 1.13 | 1.11 | -0.19 | 1.94 |
| 343 | 1.1 | 1.1 | -0.25 | 2.96 |
| 386 | 1.24 | 1.25 | -0.35 | 6.26 |
| 429 | 1.06 | 1.04 | -0.65 | -1.6 |
| 471 | 6.65 | 10.74 | -5 | -5.67 |
| 514 | 34.81 | 46.79 | -36.01 | 0.89 |
| 557 | 34.81 | 46.79 | -36.01 | 0.89 |
| 600 | 41.34 | 49.85 | -26.5 | 1.01 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
