通带频率DC~450MHz, 495-545MHz≥20dB, 545-3000MHz≥35dB, 表面贴装, 替代SXLP-450+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 450 | MHz | ||
| 通带损耗 | 2.5 | dB | ||||
| 带外抑制 | 495-545 | MHz≥ | 20 | dB | ||
| 带外抑制 | 545-3000 | MHz≥ | 35 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频465MHz；替代SXLP-450+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

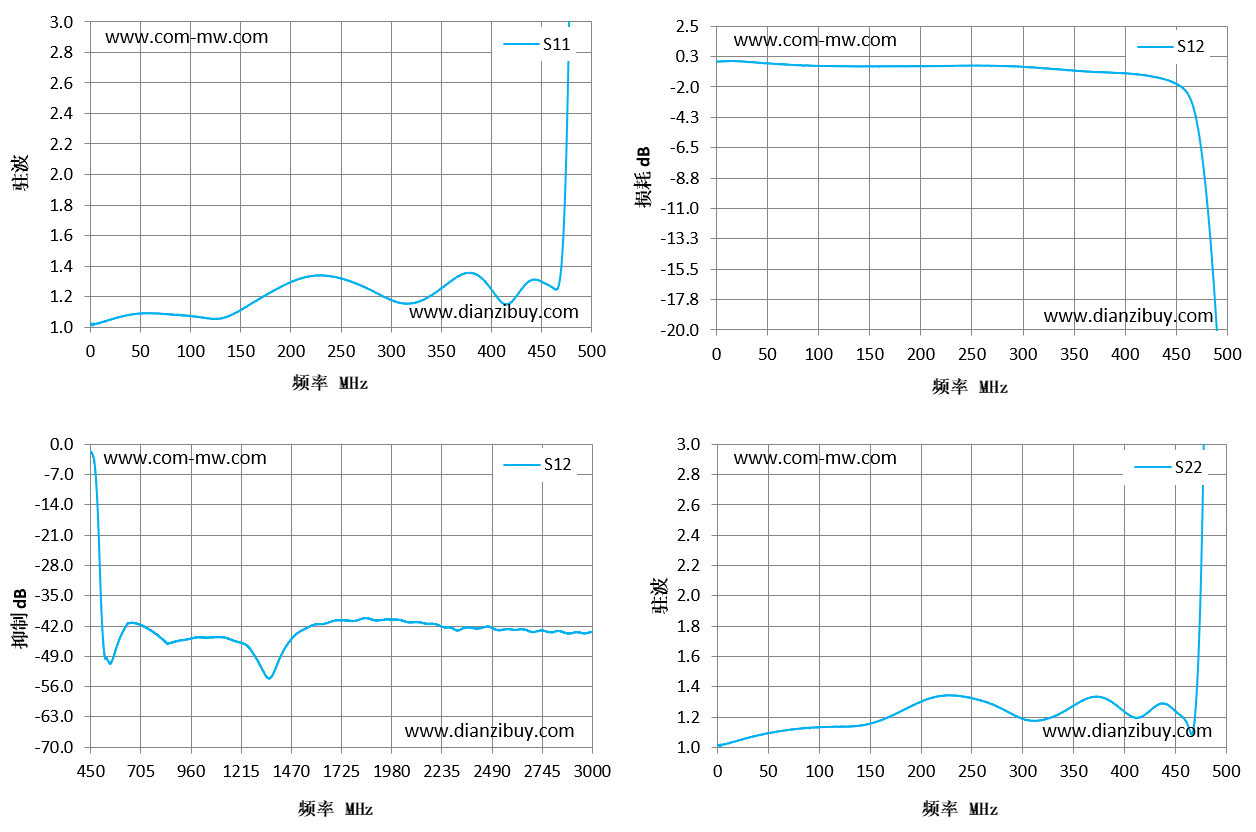

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 1 | 1.02 | -0.14 | 1.02 |
| 36 | 1.08 | -0.18 | 1.07 |
| 71 | 1.09 | -0.35 | 1.12 |
| 107 | 1.07 | -0.45 | 1.13 |
| 143 | 1.09 | -0.49 | 1.15 |
| 179 | 1.22 | -0.47 | 1.23 |
| 214 | 1.33 | -0.45 | 1.33 |
| 250 | 1.32 | -0.42 | 1.32 |
| 286 | 1.22 | -0.46 | 1.23 |
| 321 | 1.16 | -0.62 | 1.18 |
| 357 | 1.29 | -0.83 | 1.3 |
| 393 | 1.3 | -0.97 | 1.27 |
| 429 | 1.24 | -1.26 | 1.26 |
| 464 | 1.25 | -2.9 | 1.12 |
| 500 | 17.54 | -33.66 | 15.89 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
