通带频率DC~700MHz, 1000-1300MHz≥20dB, 1300-2000MHz≥40dB, 表面贴装, 替代SXLP-700+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 700 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 1000-1300 | MHz≥ | 20 | dB | ||
| 带外抑制 | 1300-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.7 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频770MHz；替代SXLP-700+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

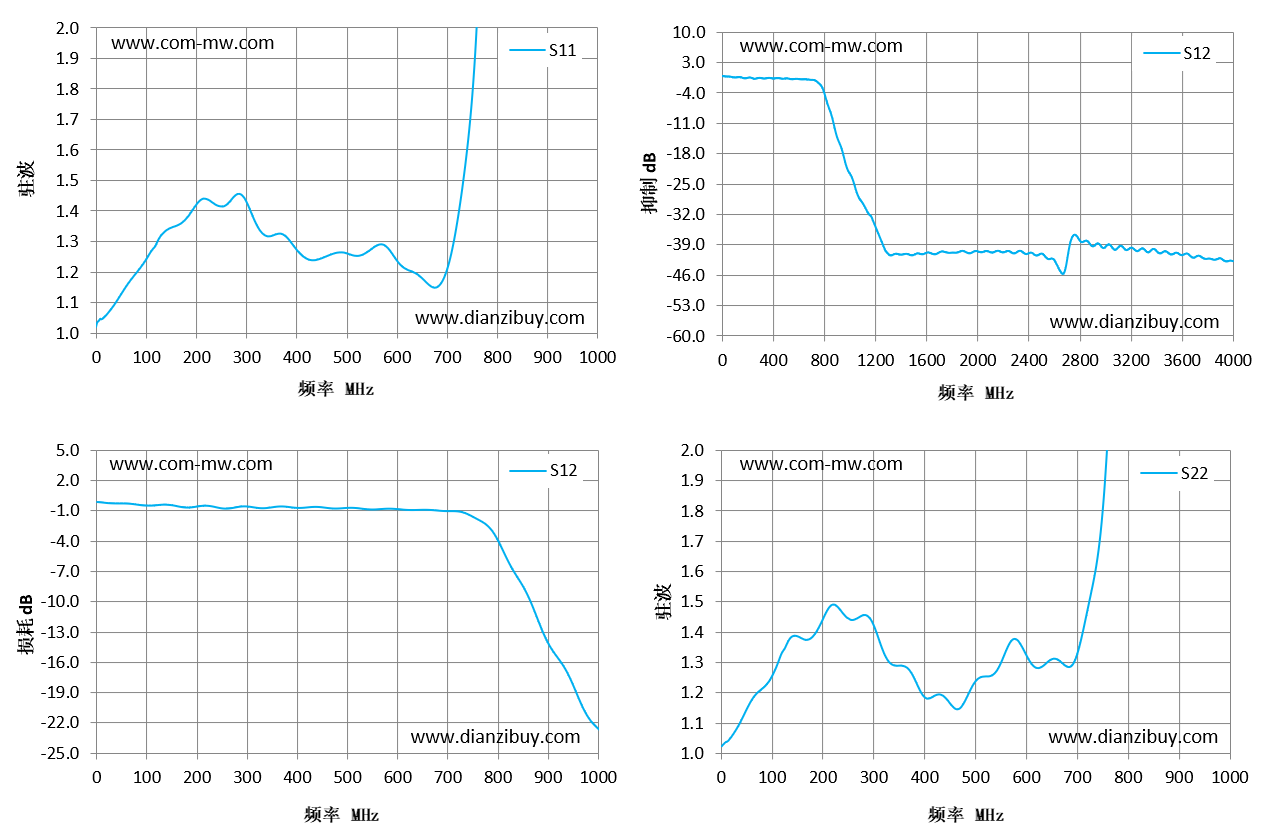

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 0.01 | 1.02 | -0.07 | 1.02 |
| 71 | 1.18 | -0.27 | 1.2 |
| 143 | 1.34 | -0.36 | 1.39 |
| 214 | 1.44 | -0.45 | 1.48 |
| 286 | 1.46 | -0.54 | 1.46 |
| 357 | 1.32 | -0.55 | 1.29 |
| 429 | 1.24 | -0.57 | 1.19 |
| 500 | 1.26 | -0.66 | 1.23 |
| 571 | 1.29 | -0.76 | 1.37 |
| 643 | 1.19 | -0.86 | 1.3 |
| 714 | 1.29 | -0.98 | 1.41 |
| 786 | 3.77 | -2.71 | 3.36 |
| 857 | 17.3 | -9.06 | 9.24 |
| 929 | 17.78 | -16.18 | 9.19 |
| 1000 | 11.2 | -22.49 | 8.76 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
