通带频率DC~1100MHz, 1440-8500MHz≥20dB, 表面贴装, 工业级, 替代SXLP-1100+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 1100 | MHz | ||
| 通带损耗 | 0.9 | dB | ||||
| 带外抑制 | 1440-8500 | MHz≥ | 20 | dB | ||
| 通带驻波 | 1.3 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频1225MHz；替代SXLP-1100+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

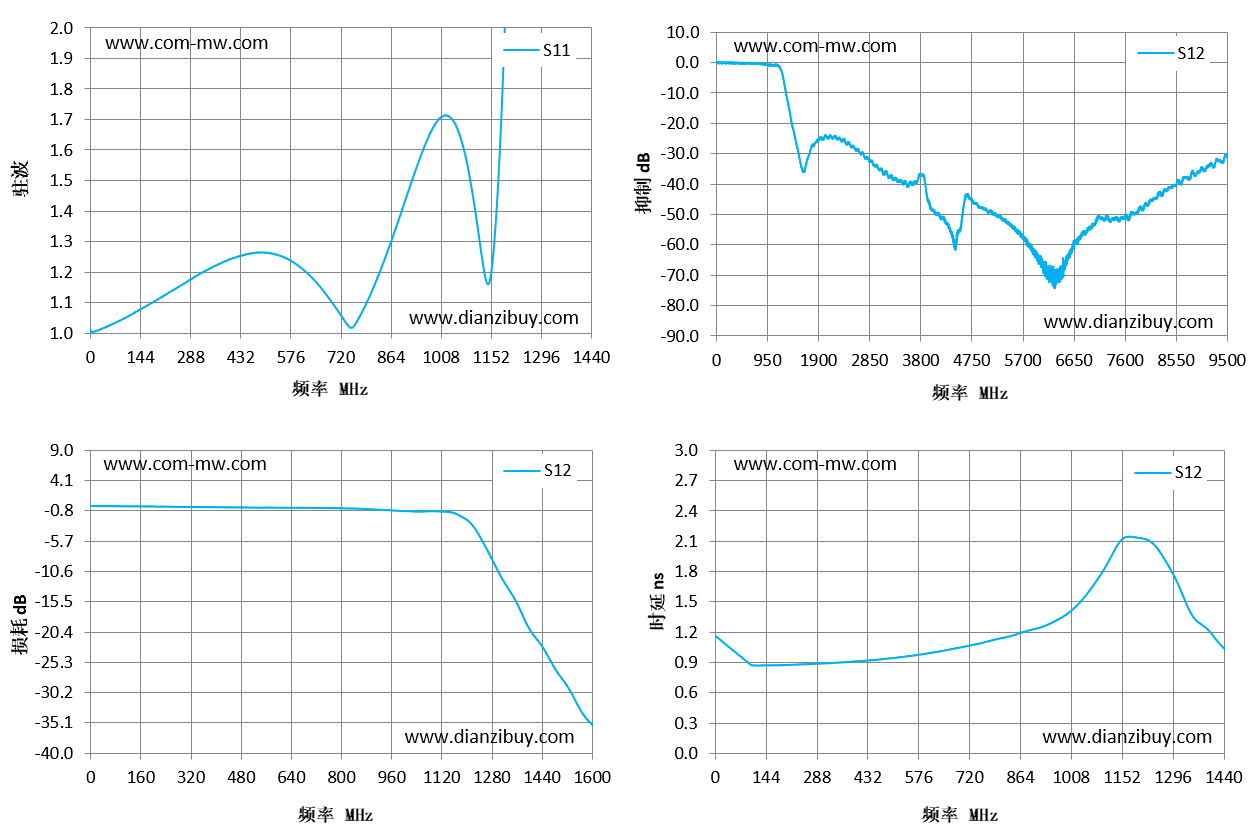

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 0.01 | 1.01 | -0.01 | 1.16 |
| 103 | 1.05 | -0.06 | 0.87 |
| 206 | 1.12 | -0.11 | 0.88 |
| 309 | 1.19 | -0.17 | 0.89 |
| 411 | 1.24 | -0.22 | 0.91 |
| 514 | 1.26 | -0.27 | 0.95 |
| 617 | 1.2 | -0.3 | 1 |
| 720 | 1.06 | -0.32 | 1.07 |
| 823 | 1.18 | -0.42 | 1.15 |
| 926 | 1.51 | -0.63 | 1.25 |
| 1029 | 1.71 | -0.89 | 1.48 |
| 1131 | 1.21 | -0.94 | 2.01 |
| 1234 | 4.38 | -4.24 | 2.09 |
| 1337 | 20.14 | -13.76 | 1.46 |
| 1440 | 38.12 | -22.68 | 1.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
