通带频率DC~5MHz, 8-10MHz≥25dB, 10-200MHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 5 | MHz |
| 通带损耗 | / | / | 0.3 | 1 | dB | |
| 带外抑制 | 8-10 | MHz≥ | 25 | dB | ||
| 带外抑制 | 10-200 | MHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

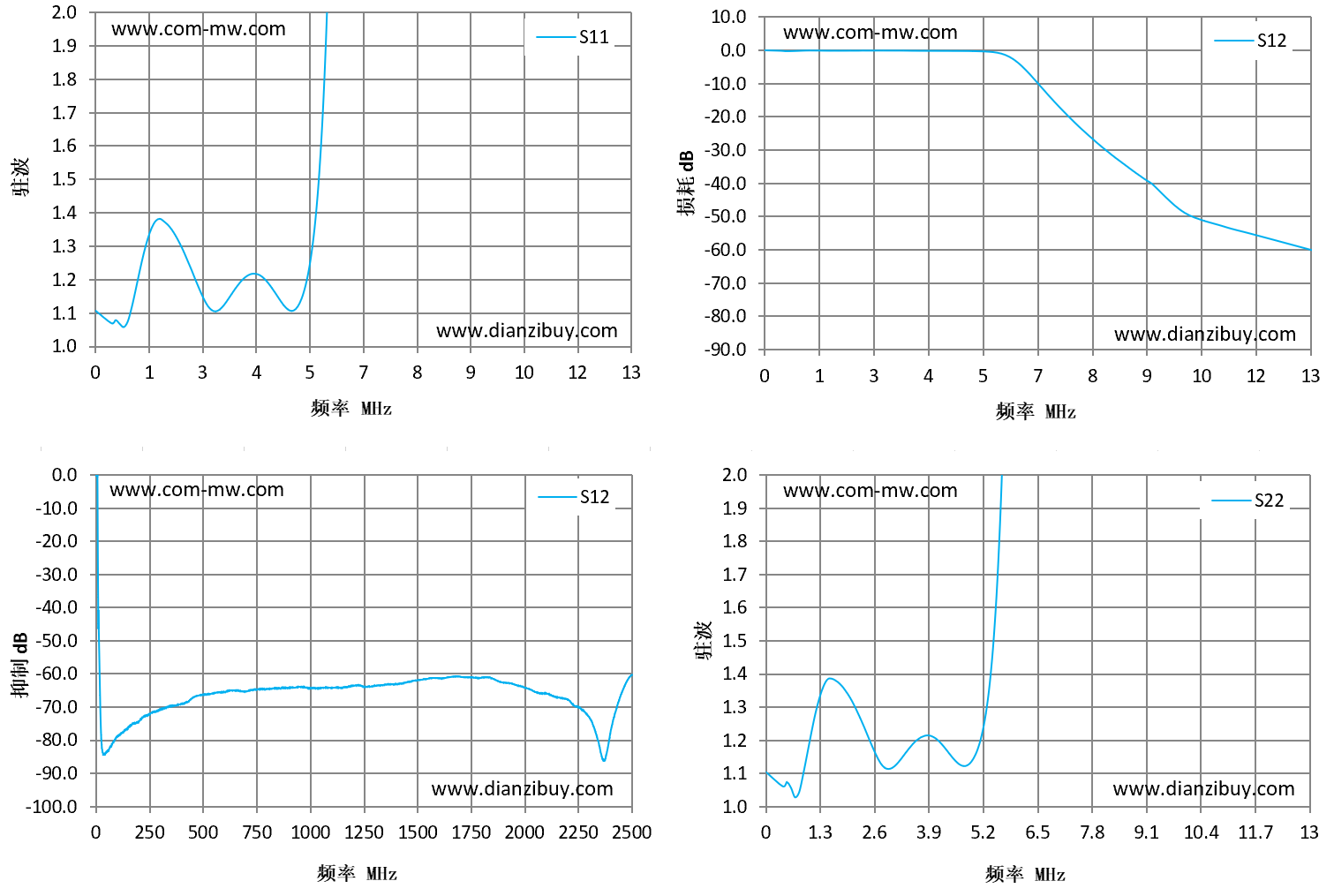

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.01 | 1.11 | -0.07 | -0.05 | 1.1 |
| 1 | 1.17 | -0.14 | -0.13 | 1.16 |
| 2 | 1.33 | -0.16 | -0.17 | 1.34 |
| 3 | 1.11 | -0.12 | -0.14 | 1.11 |
| 4 | 1.21 | -0.21 | -0.21 | 1.21 |
| 5 | 1.13 | -0.29 | -0.29 | 1.15 |
| 6 | 4.03 | -2.76 | -2.75 | 3.92 |
| 7 | 63.93 | -16.74 | -16.74 | 56.41 |
| 7 | 63.93 | -16.74 | -16.74 | 56.41 |
| 8 | 179.89 | -28.34 | -28.36 | 153.67 |
| 9 | 294.62 | -37.68 | -37.71 | 270.3 |
| 10 | 373.09 | -46.19 | -63.36 | 344.38 |
| 11 | 441.05 | -43.1 | -65.47 | 402.2 |
| 12 | 492.92 | -45.43 | -66.53 | 421.68 |
| 13 | 584.56 | -49.67 | -68.64 | 543.69 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
