通带频率DC~11MHz, 19-24MHz≥25dB, 24-200MHz≥45dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 11 | MHz |
| 通带损耗 | / | / | 0.3 | 1 | dB | |
| 带外抑制 | 19-24 | MHz≥ | 25 | dB | ||
| 带外抑制 | 24-200 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

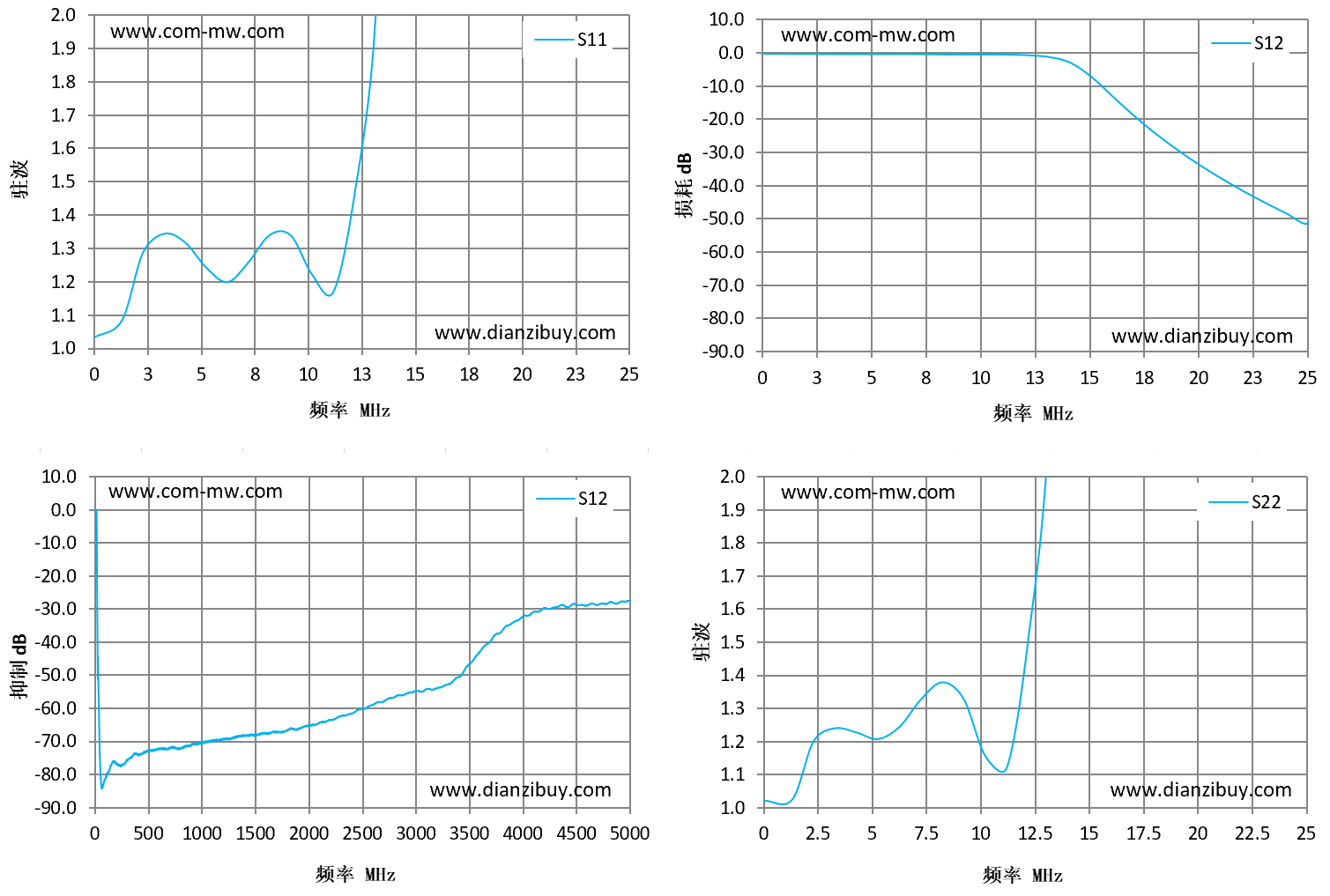

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.01 | 1.03 | -0.15 | -0.15 | 1.02 |
| 2 | 1.08 | -0.21 | -0.22 | 1.03 |
| 4 | 1.34 | -0.29 | -0.29 | 1.24 |
| 5 | 1.32 | -0.29 | -0.29 | 1.23 |
| 7 | 1.2 | -0.27 | -0.27 | 1.25 |
| 9 | 1.34 | -0.36 | -0.37 | 1.38 |
| 11 | 1.22 | -0.37 | -0.37 | 1.16 |
| 13 | 1.46 | -0.59 | -0.6 | 1.51 |
| 14 | 1.99 | -1.14 | -1.15 | 2.18 |
| 16 | 9.67 | -7.38 | -7.33 | 13.06 |
| 18 | 44.83 | -19.22 | -19.22 | 44.19 |
| 20 | 80.14 | -29.39 | -29.39 | 43.86 |
| 21 | 97.24 | -33.79 | -33.8 | 41.45 |
| 23 | 113.03 | -41.59 | -41.59 | 37.29 |
| 25 | 135.93 | -51.15 | -51.45 | 33.86 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
