通带频率DC~15MHz, 23-32MHz≥25dB, 32-200MHz≥45dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 15 | MHz |
| 通带损耗 | / | / | 0.4 | 1 | dB | |
| 带外抑制 | 23-32 | MHz≥ | 25 | dB | ||
| 带外抑制 | 32-200 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

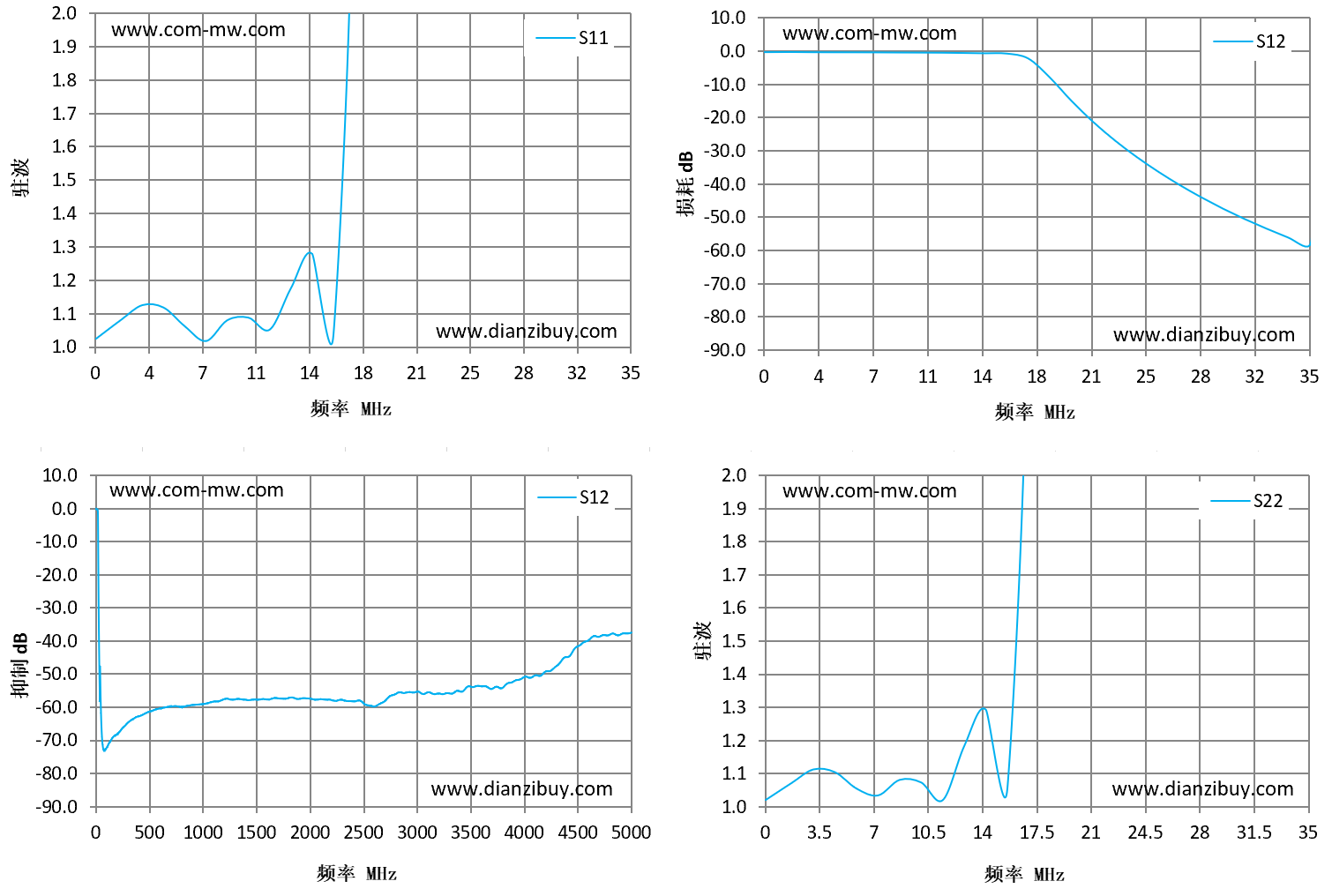

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.01 | 1.02 | -0.15 | -0.16 | 1.02 |
| 3 | 1.08 | -0.11 | -0.12 | 1.07 |
| 5 | 1.12 | -0.19 | -0.19 | 1.1 |
| 8 | 1.02 | -0.22 | -0.22 | 1.03 |
| 10 | 1.08 | -0.25 | -0.26 | 1.08 |
| 13 | 1.18 | -0.39 | -0.4 | 1.18 |
| 15 | 1.28 | -0.5 | -0.5 | 1.29 |
| 18 | 2.72 | -2.06 | -2.07 | 2.71 |
| 20 | 38.8 | -14.85 | -14.85 | 36.97 |
| 23 | 110.14 | -26.71 | -26.71 | 80.78 |
| 25 | 135.36 | -31.65 | -31.65 | 93.04 |
| 28 | 181.29 | -40.15 | -40.15 | 100.38 |
| 30 | 228.68 | -47.26 | -47.26 | 99.68 |
| 33 | 239.54 | -53.27 | -53.24 | 95.08 |
| 35 | 230.78 | -58.06 | -58.34 | 93.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
