通带频率DC~22MHz, 32-41MHz≥20dB, 41-200MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 22 | MHz |
| 通带损耗 | / | / | 0.6 | 1 | dB | |
| 带外抑制 | 32-41 | MHz≥ | 20 | dB | ||
| 带外抑制 | 41-200 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.4 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

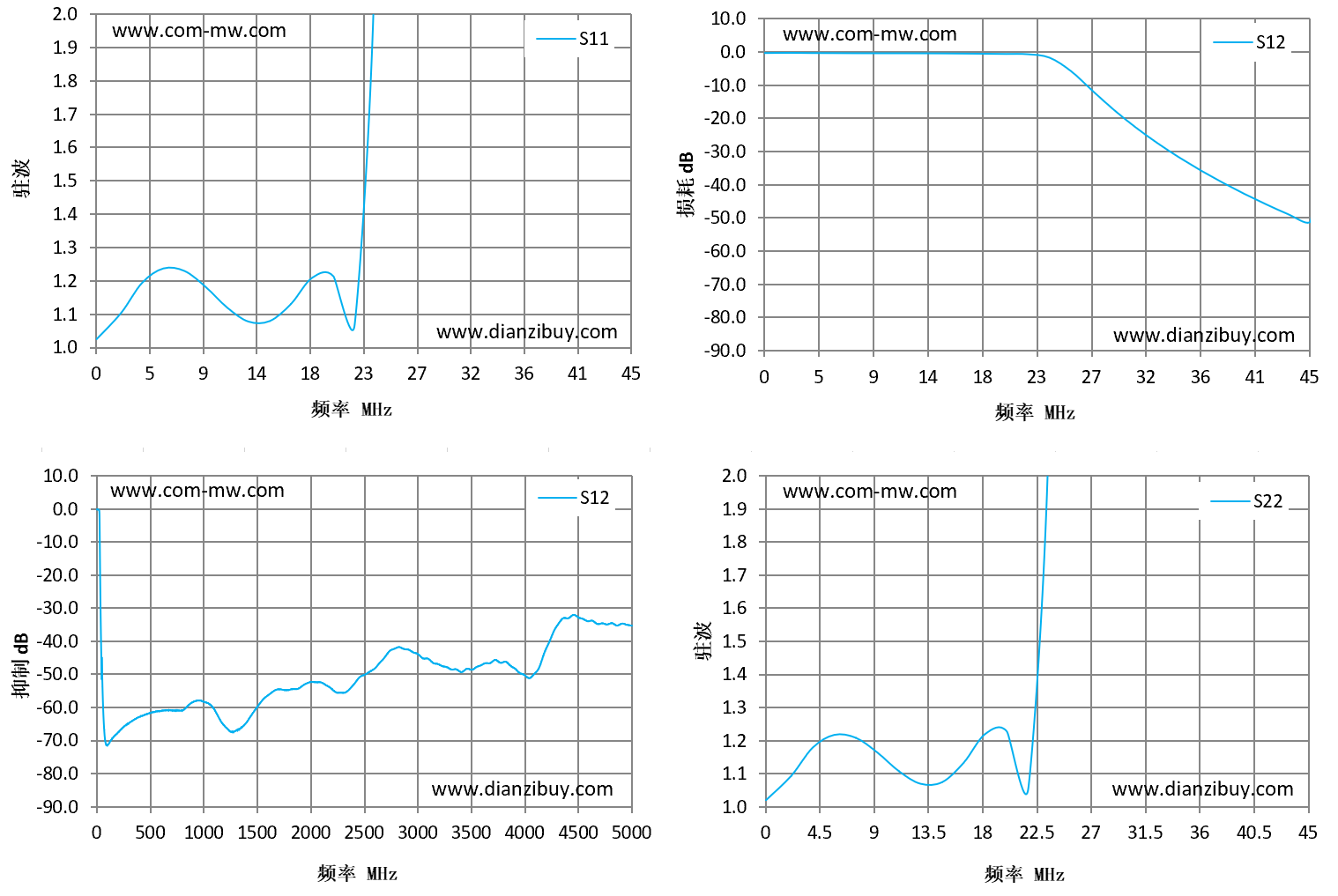

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.01 | 1.02 | -0.16 | -0.17 | 1.02 |
| 3 | 1.1 | -0.09 | -0.12 | 1.09 |
| 6 | 1.24 | -0.2 | -0.19 | 1.22 |
| 10 | 1.18 | -0.22 | -0.24 | 1.16 |
| 13 | 1.08 | -0.24 | -0.26 | 1.07 |
| 16 | 1.08 | -0.27 | -0.28 | 1.08 |
| 19 | 1.21 | -0.37 | -0.39 | 1.22 |
| 23 | 1.07 | -0.51 | -0.53 | 1.06 |
| 26 | 8.13 | -5.66 | -5.67 | 8.06 |
| 29 | 60.7 | -17.49 | -17.49 | 54.12 |
| 32 | 98.05 | -22.74 | -22.75 | 78.82 |
| 35 | 165.97 | -31.78 | -31.78 | 105.9 |
| 39 | 222.5 | -39.35 | -39.37 | 107.55 |
| 42 | 246.86 | -45.9 | -45.91 | 104.7 |
| 45 | 247.49 | -51.42 | -51.39 | 95.23 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
