通带频率DC~23MHz, 31-34MHz≥35dB, 34-500MHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 23 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 31-34 | MHz≥ | 35 | dB | ||
| 带外抑制 | 34-500 | MHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.4 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

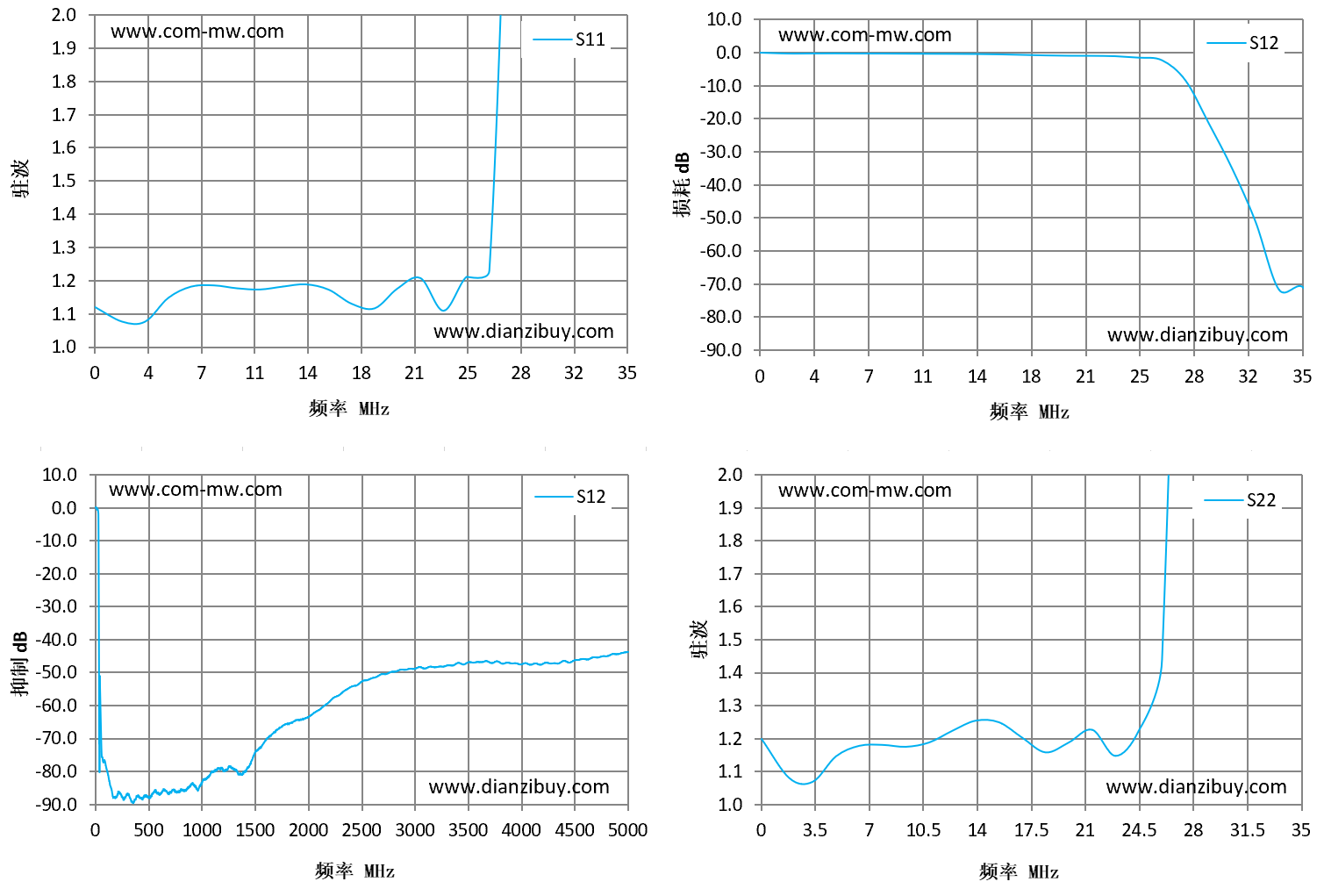

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.01 | 1.12 | 0.1 | 0.14 | 1.2 |
| 3 | 1.08 | -0.11 | -0.12 | 1.08 |
| 5 | 1.15 | -0.07 | -0.08 | 1.15 |
| 8 | 1.18 | -0.24 | -0.13 | 1.18 |
| 10 | 1.18 | -0.36 | -0.16 | 1.18 |
| 13 | 1.18 | -0.48 | -0.22 | 1.22 |
| 15 | 1.19 | -0.45 | -0.26 | 1.26 |
| 18 | 1.13 | -0.44 | -0.52 | 1.2 |
| 20 | 1.18 | -0.61 | -0.79 | 1.19 |
| 23 | 1.11 | -0.9 | -0.93 | 1.15 |
| 25 | 1.21 | -1.43 | -1.37 | 1.23 |
| 28 | 3.43 | -8.98 | -8.24 | 4.79 |
| 30 | 9.93 | -22.4 | -21.28 | 54.68 |
| 33 | 37.73 | -51.36 | -51.12 | 17.65 |
| 35 | 18.3 | -70.22 | -70.82 | 20.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
