通带频率DC~27MHz, 36-41MHz≥26dB, 41-810MHz≥43dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 27 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 36-41 | MHz≥ | 26 | dB | ||
| 带外抑制 | 41-810 | MHz≥ | 43 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

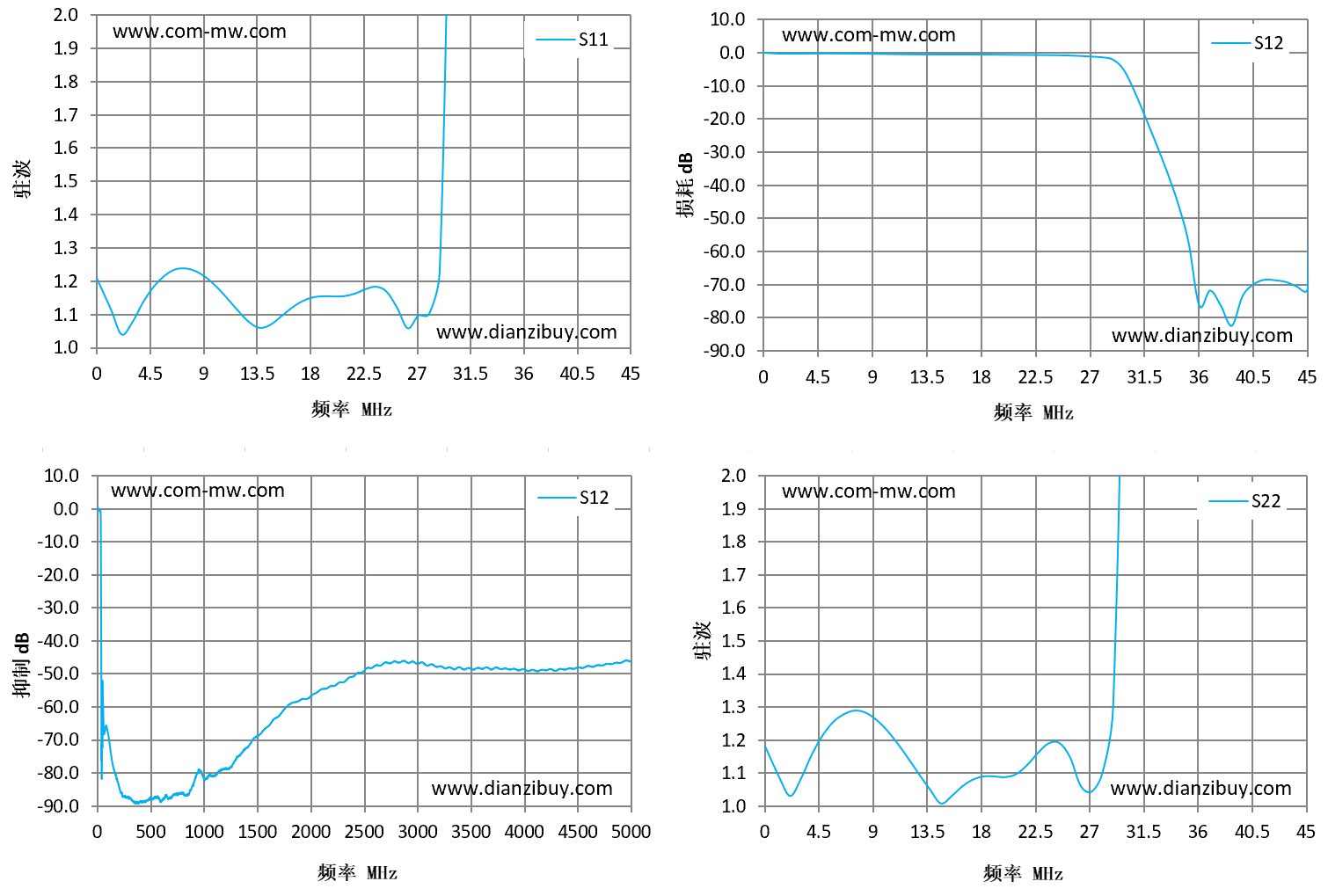

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.01 | 1.21 | -0.09 | -0.12 | 1.18 |
| 3 | 1.08 | -0.14 | -0.15 | 1.08 |
| 6 | 1.22 | -0.12 | -0.1 | 1.25 |
| 10 | 1.21 | -0.23 | -0.21 | 1.26 |
| 13 | 1.08 | -0.34 | -0.38 | 1.09 |
| 16 | 1.09 | -0.35 | -0.41 | 1.03 |
| 19 | 1.15 | -0.45 | -0.42 | 1.09 |
| 23 | 1.18 | -0.73 | -0.57 | 1.16 |
| 26 | 1.12 | -0.71 | -0.71 | 1.15 |
| 29 | 1.23 | -1.74 | -1.93 | 1.3 |
| 32 | 12.02 | -20.2 | -19.27 | 29.24 |
| 35 | 29.14 | -45.32 | -45.08 | 20.19 |
| 39 | 17.51 | -81.69 | -82.29 | 29.67 |
| 42 | 34.69 | -68.06 | -68.41 | 235.01 |
| 45 | 70.69 | -72.05 | -71.49 | 30.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
