通带频率DC~32MHz, 47-61MHz≥45dB, 61-200MHz≥63dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 32 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 47-61 | MHz≥ | 45 | dB | ||
| 带外抑制 | 61-200 | MHz≥ | 63 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

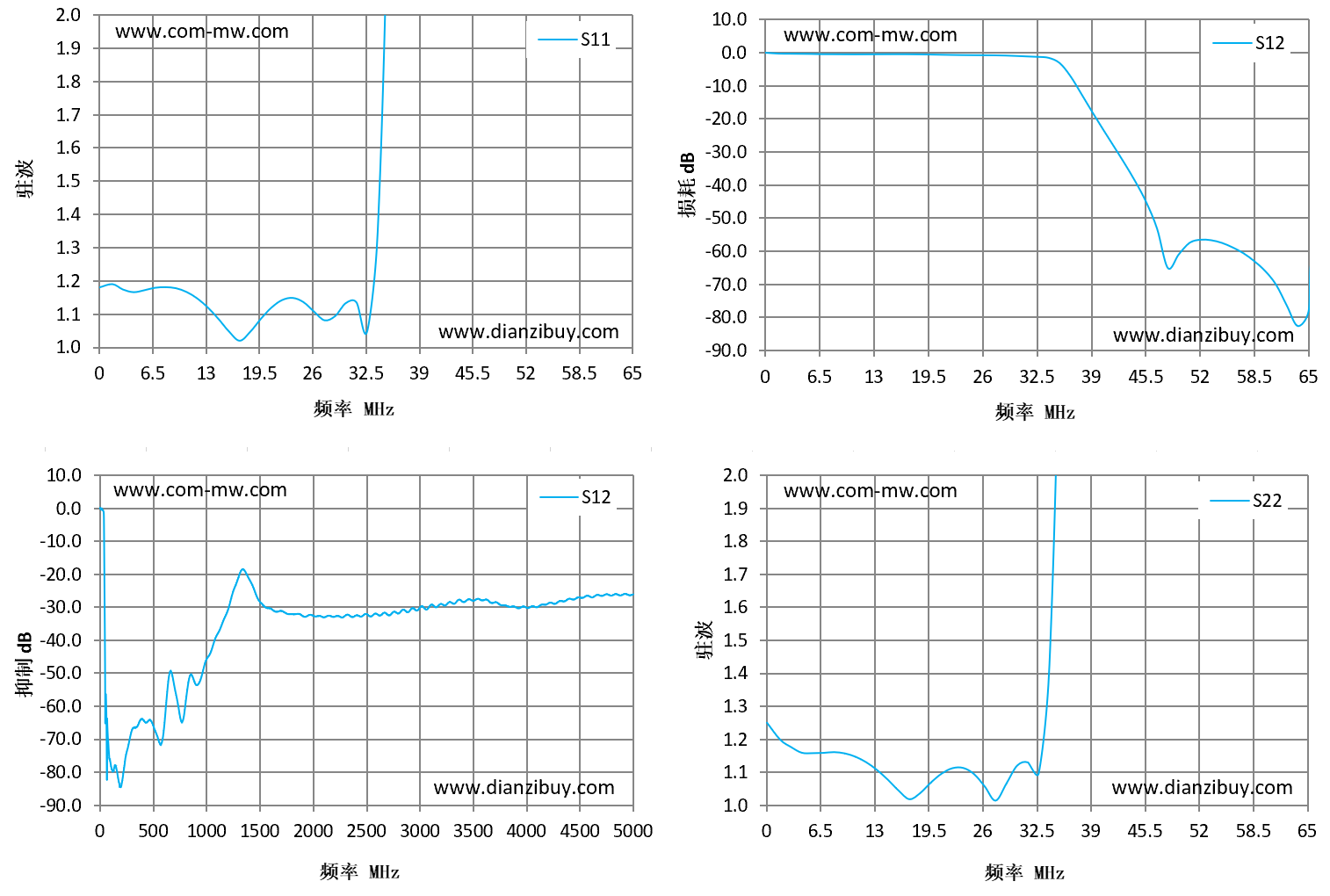

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.01 | 1.18 | -0.07 | -0.11 | 1.25 |
| 5 | 1.17 | -0.23 | -0.23 | 1.16 |
| 9 | 1.18 | -0.36 | -0.34 | 1.16 |
| 14 | 1.12 | -0.34 | -0.36 | 1.11 |
| 19 | 1.05 | -0.35 | -0.39 | 1.04 |
| 23 | 1.14 | -0.56 | -0.56 | 1.11 |
| 28 | 1.08 | -0.71 | -0.68 | 1.01 |
| 33 | 1.05 | -1.16 | -1.15 | 1.1 |
| 37 | 4.41 | -7.07 | -7.04 | 4.84 |
| 42 | 9.13 | -28.2 | -28.25 | 9.41 |
| 46 | 16.23 | -45.09 | -45.21 | 15.54 |
| 51 | 317 | -57.32 | -57.48 | 541.74 |
| 56 | 19.46 | -58.77 | -58.9 | 21.16 |
| 60 | 15.36 | -66.21 | -66.06 | 15.47 |
| 65 | 19.09 | -78.9 | -78.29 | 17.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
