通带频率DC~36MHz, 50-57MHz≥30dB, 57-560MHz≥46dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 36 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 50-57 | MHz≥ | 30 | dB | ||
| 带外抑制 | 57-560 | MHz≥ | 46 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

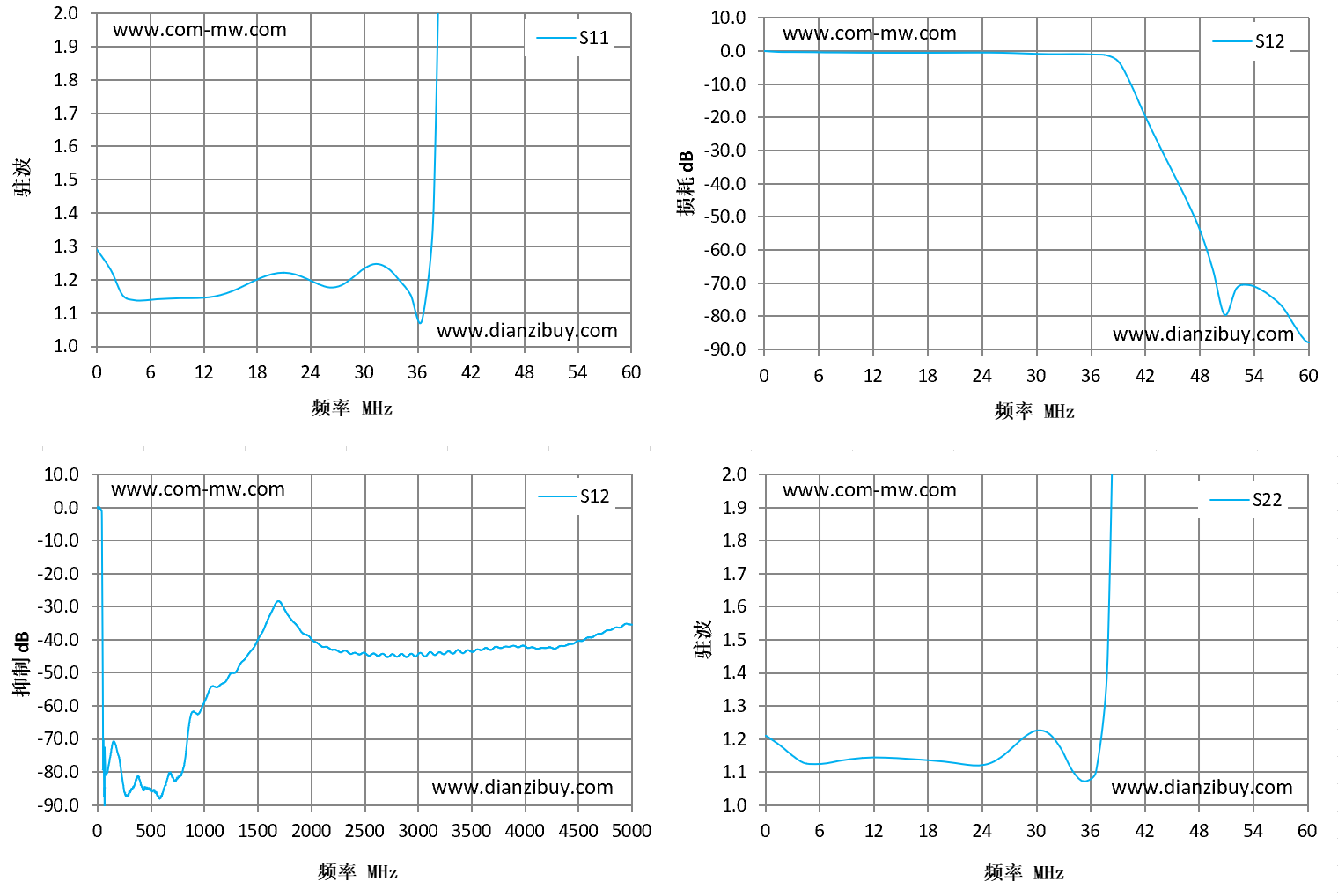

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.1 | 1.29 | -0.05 | -0.09 | 1.21 |
| 4 | 1.15 | -0.21 | -0.21 | 1.15 |
| 9 | 1.14 | -0.35 | -0.34 | 1.13 |
| 13 | 1.14 | -0.29 | -0.43 | 1.14 |
| 17 | 1.17 | -0.22 | -0.44 | 1.14 |
| 21 | 1.22 | -0.36 | -0.43 | 1.13 |
| 26 | 1.19 | -0.57 | -0.39 | 1.13 |
| 30 | 1.21 | -0.69 | -0.64 | 1.21 |
| 34 | 1.2 | -0.94 | -0.82 | 1.1 |
| 39 | 1.41 | -1.25 | -1.26 | 1.44 |
| 43 | 8.37 | -18.01 | -17.81 | 9.09 |
| 47 | 12.35 | -46.6 | -46.72 | 11.15 |
| 51 | 28.87 | -79.22 | -79.46 | 21.93 |
| 56 | 35.82 | -73.8 | -74.05 | 60.99 |
| 60 | 16.78 | -86.58 | -87.54 | 19.69 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
