通带频率DC~48MHz, 70-90MHz≥35dB, 90-200MHz≥58dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 48 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 70-90 | MHz≥ | 35 | dB | ||
| 带外抑制 | 90-200 | MHz≥ | 58 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

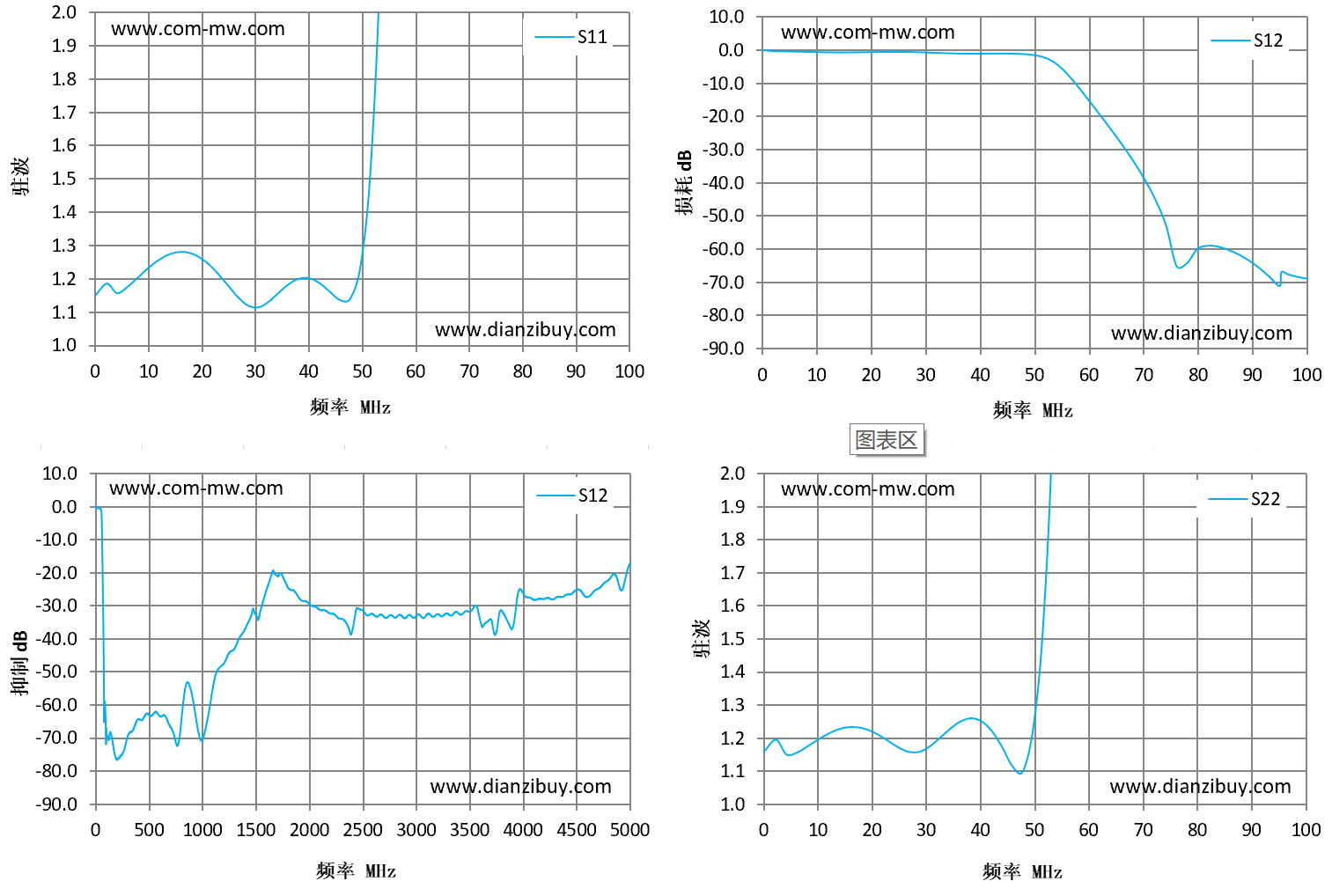

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.1 | 1.15 | -0.06 | -0.11 | 1.16 |
| 7 | 1.18 | -0.32 | -0.33 | 1.16 |
| 14 | 1.27 | -0.6 | -0.57 | 1.23 |
| 21 | 1.27 | -0.6 | -0.5 | 1.22 |
| 29 | 1.12 | -0.54 | -0.52 | 1.16 |
| 36 | 1.16 | -0.64 | -0.85 | 1.23 |
| 43 | 1.19 | -0.72 | -0.92 | 1.22 |
| 50 | 1.23 | -1.2 | -1.3 | 1.22 |
| 57 | 3.24 | -5.75 | -5.81 | 3.46 |
| 64 | 24.76 | -21.41 | -21.19 | 55.32 |
| 71 | 18.61 | -39.42 | -39.45 | 17.57 |
| 79 | 50.17 | -64.13 | -64.26 | 45.2 |
| 86 | 21.32 | -60.28 | -60.21 | 23.68 |
| 93 | 11.93 | -65.83 | -65.64 | 12.56 |
| 100 | 9.37 | -68.66 | -68.64 | 9.4 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
