通带频率DC~60MHz, 90-117MHz≥55dB, 117-300MHz≥65dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 60 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 90-117 | MHz≥ | 55 | dB | ||
| 带外抑制 | 117-300 | MHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

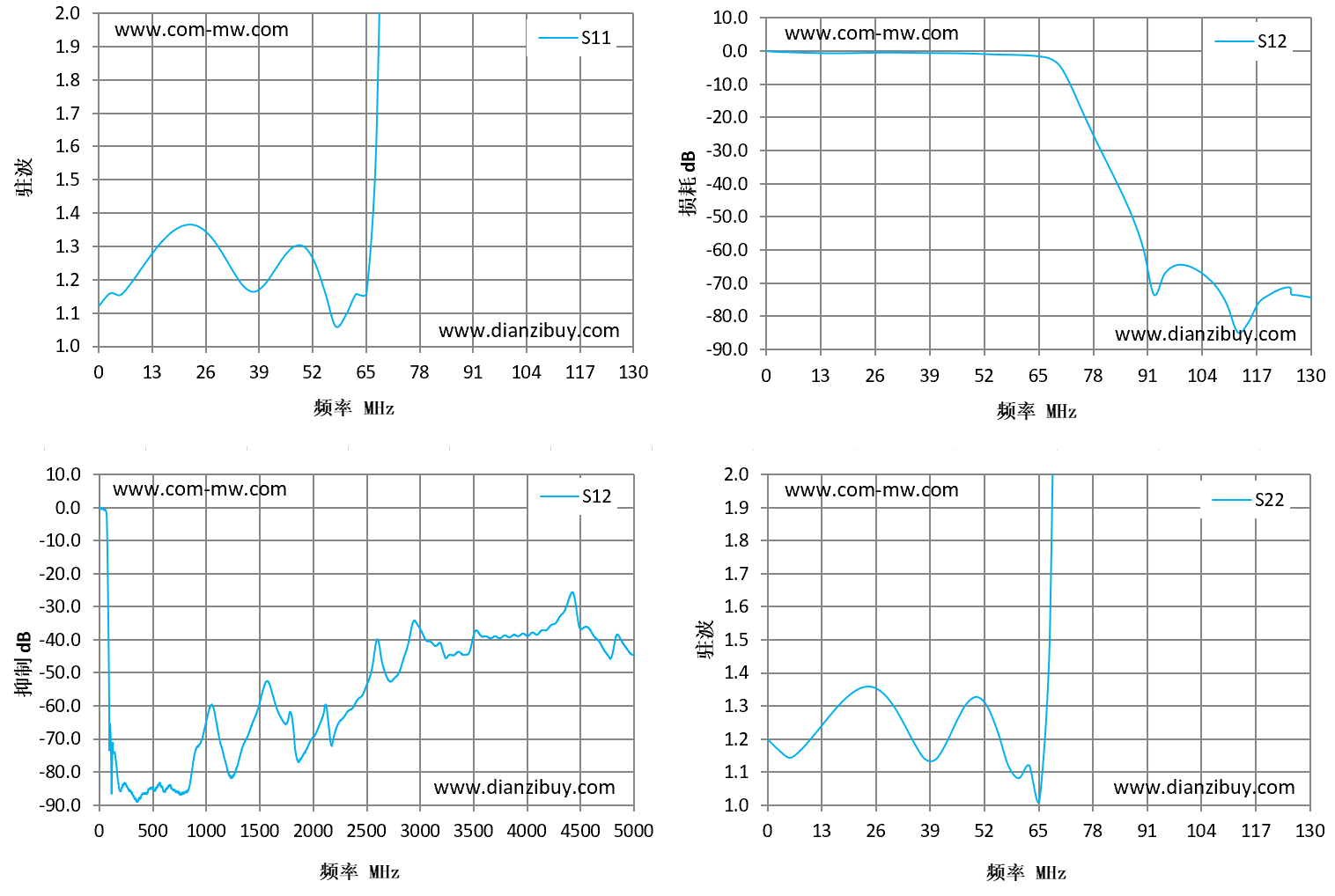

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.1 | 1.12 | -0.08 | -0.12 | 1.2 |
| 9 | 1.19 | -0.33 | -0.34 | 1.17 |
| 19 | 1.34 | -0.62 | -0.56 | 1.31 |
| 28 | 1.32 | -0.37 | -0.36 | 1.34 |
| 37 | 1.18 | -0.48 | -0.43 | 1.19 |
| 46 | 1.27 | -0.82 | -0.55 | 1.25 |
| 56 | 1.16 | -0.79 | -0.94 | 1.22 |
| 65 | 1.16 | -1.31 | -1.21 | 1.12 |
| 74 | 12.7 | -10.24 | -10.1 | 12.17 |
| 84 | 45.16 | -34.39 | -36.84 | 8.74 |
| 93 | 14.9 | -73.38 | -73.55 | 11.35 |
| 102 | 9.76 | -65.87 | -64.63 | 31.75 |
| 111 | 9.92 | -78.92 | -76.64 | 20.68 |
| 121 | 17.04 | -75.08 | -73.62 | 16.93 |
| 130 | 80.58 | -73.97 | -74.16 | 413.34 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
