通带频率DC~81MHz, 121-157MHz≥45dB, 157-400MHz≥65dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 81 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 121-157 | MHz≥ | 45 | dB | ||
| 带外抑制 | 157-400 | MHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

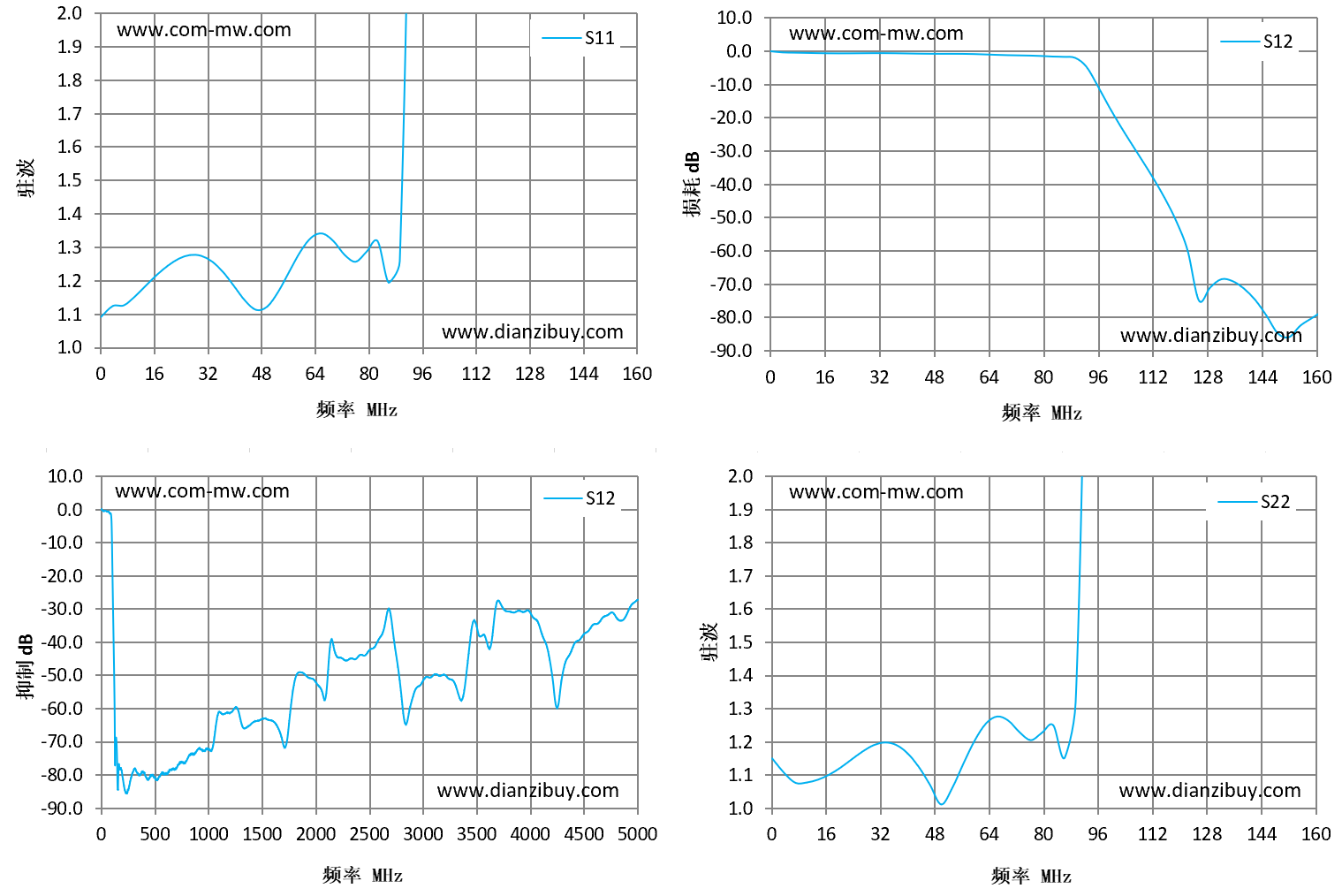

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.01 | 1.09 | -0.04 | -0.07 | 1.15 |
| 11 | 1.15 | -0.45 | -0.42 | 1.08 |
| 23 | 1.24 | -0.66 | -0.57 | 1.12 |
| 34 | 1.26 | -0.47 | -0.5 | 1.2 |
| 46 | 1.14 | -0.6 | -0.65 | 1.12 |
| 57 | 1.23 | -0.74 | -0.71 | 1.14 |
| 69 | 1.34 | -0.78 | -1.01 | 1.28 |
| 80 | 1.29 | -1.28 | -1.35 | 1.23 |
| 91 | 1.26 | -1.99 | -1.92 | 1.32 |
| 103 | 18.78 | -21.5 | -22.28 | 7.65 |
| 114 | 8.82 | -40.48 | -38.41 | 41.84 |
| 126 | 13.94 | -76.77 | -74.81 | 91.53 |
| 137 | 295.94 | -68.69 | -68.99 | 23.06 |
| 149 | 16.33 | -82.87 | -84.62 | 8.88 |
| 160 | 64.06 | -77.57 | -80.15 | 8.33 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
