通带频率DC~98MHz, 146-189MHz≥45dB, 189-400MHz≥65dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 98 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | 146-189 | MHz≥ | 45 | dB | ||
| 带外抑制 | 189-400 | MHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

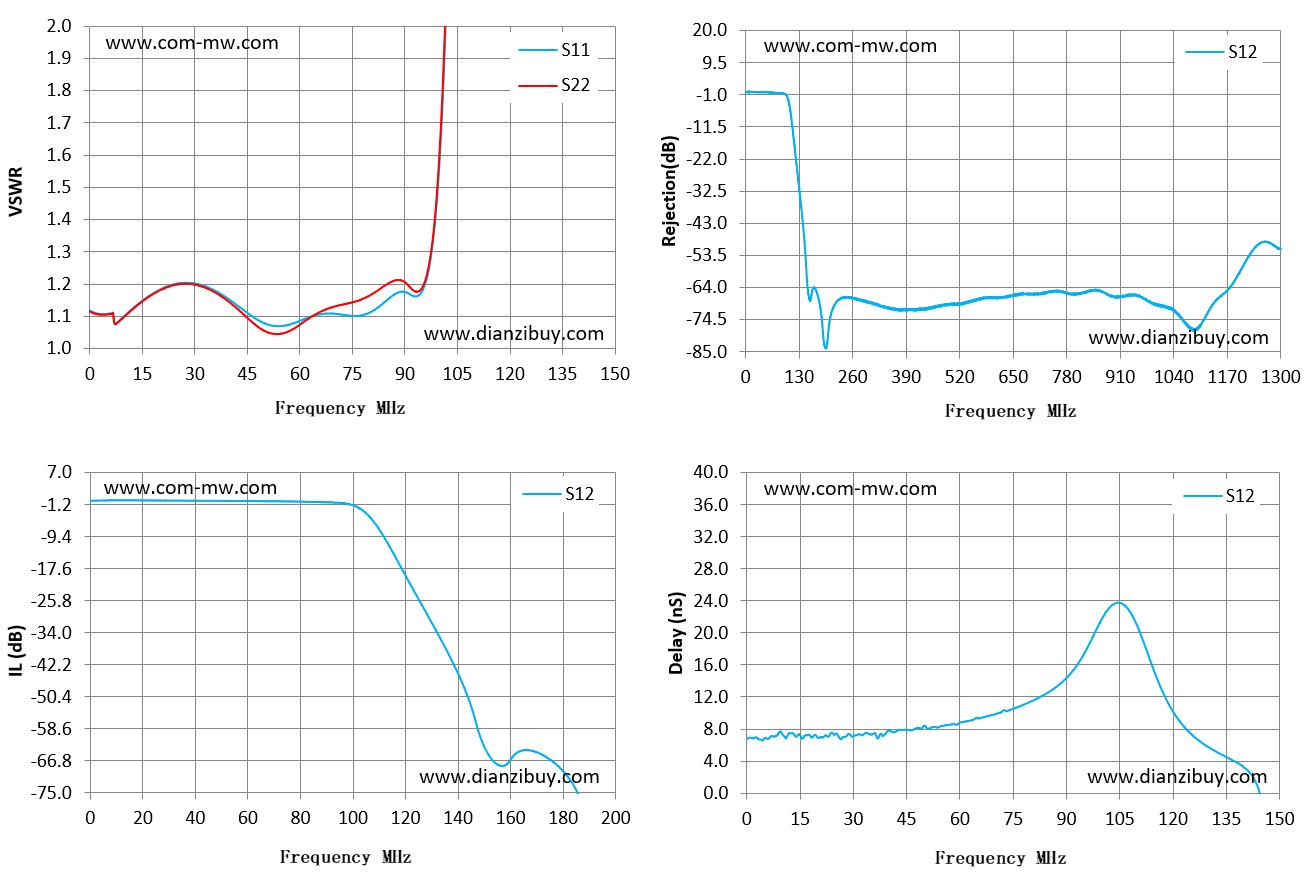

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.12 | 1.12 | -0.21 | 6.73 |
| 11 | 1.11 | 1.11 | -0.09 | 6.88 |
| 21 | 1.19 | 1.19 | -0.13 | 7.01 |
| 32 | 1.2 | 1.19 | -0.18 | 7.3 |
| 43 | 1.13 | 1.12 | -0.21 | 7.9 |
| 54 | 1.07 | 1.05 | -0.24 | 8.19 |
| 64 | 1.1 | 1.1 | -0.3 | 9.22 |
| 75 | 1.1 | 1.14 | -0.38 | 10.52 |
| 86 | 1.16 | 1.21 | -0.53 | 12.88 |
| 96 | 1.21 | 1.22 | -0.81 | 18.22 |
| 107 | 5.5 | 5.97 | -4.83 | 23.14 |
| 118 | 28.1 | 34.57 | -16.82 | 11.82 |
| 129 | 58.84 | 81.95 | -30.23 | 6.01 |
| 139 | 81.12 | 125.07 | -43.01 | 3.54 |
| 150 | 107.3 | 157.51 | -63.1 | -29.9 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
