通带频率DC~140MHz, 210-300MHz≥55dB, 300-600MHz≥65dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 140 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | 210-300 | MHz≥ | 55 | dB | ||
| 带外抑制 | 300-600 | MHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

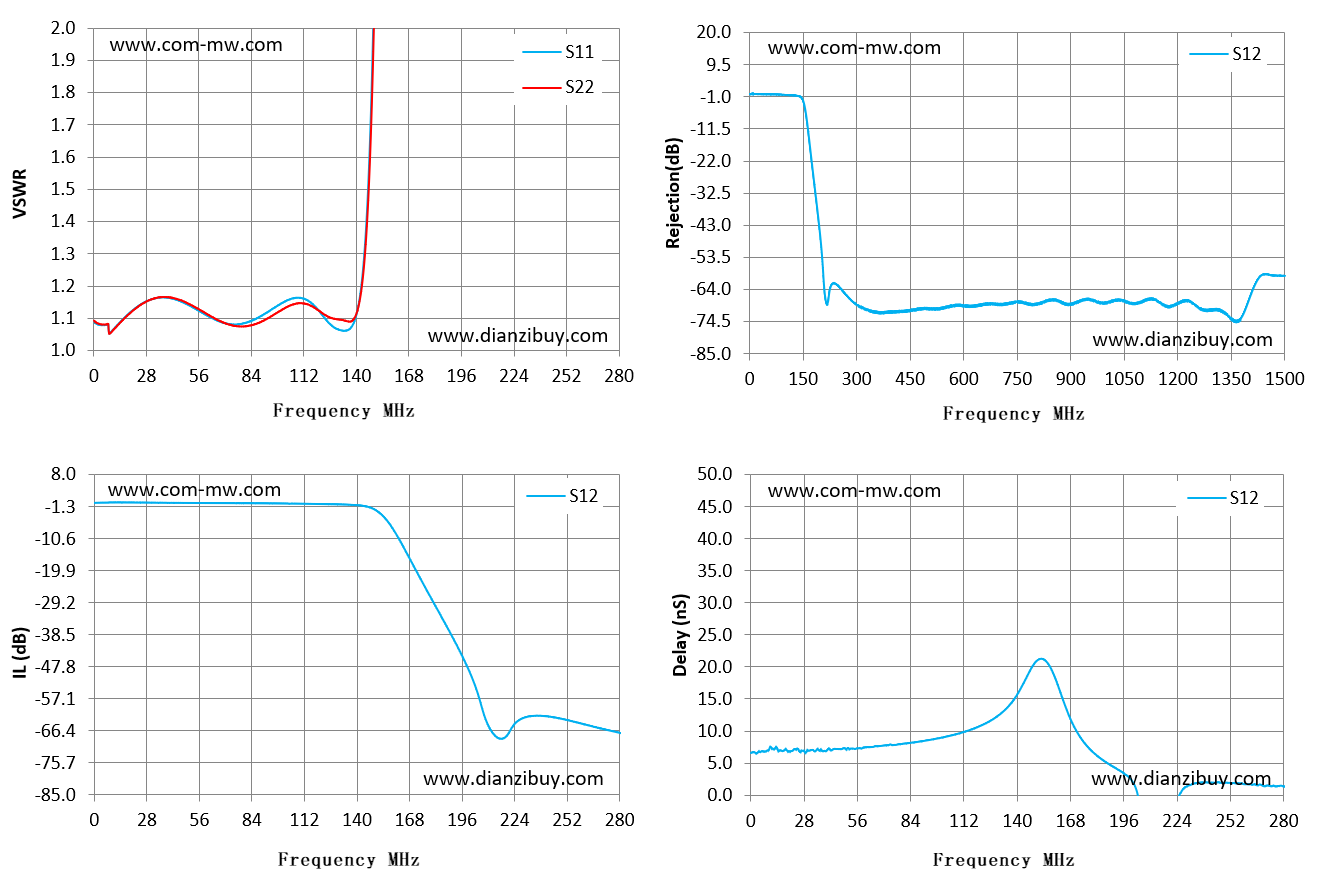

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.09 | 1.09 | -0.21 | 6.57 |
| 20 | 1.12 | 1.12 | -0.11 | 6.82 |
| 40 | 1.16 | 1.17 | -0.19 | 6.94 |
| 60 | 1.11 | 1.11 | -0.24 | 7.44 |
| 80 | 1.08 | 1.08 | -0.29 | 8 |
| 100 | 1.15 | 1.13 | -0.39 | 8.94 |
| 120 | 1.12 | 1.12 | -0.53 | 10.69 |
| 140 | 1.11 | 1.11 | -0.87 | 15.67 |
| 160 | 10.25 | 9.03 | -8.41 | 18.27 |
| 180 | 54.26 | 40.21 | -28.23 | 6.68 |
| 200 | 116.67 | 73.26 | -49.26 | 2.35 |
| 220 | 225.8 | 123.05 | -67.79 | -22.01 |
| 240 | 266.96 | 183.23 | -62.12 | 1.96 |
| 260 | 288.55 | 231.02 | -64.35 | 1.7 |
| 280 | 556.67 | 330.37 | -66.98 | 1.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
