通带频率DC~190MHz, 290-390MHz≥47dB, 390-800MHz≥75dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 190 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 290-390 | MHz≥ | 47 | dB | ||
| 带外抑制 | 390-800 | MHz≥ | 75 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

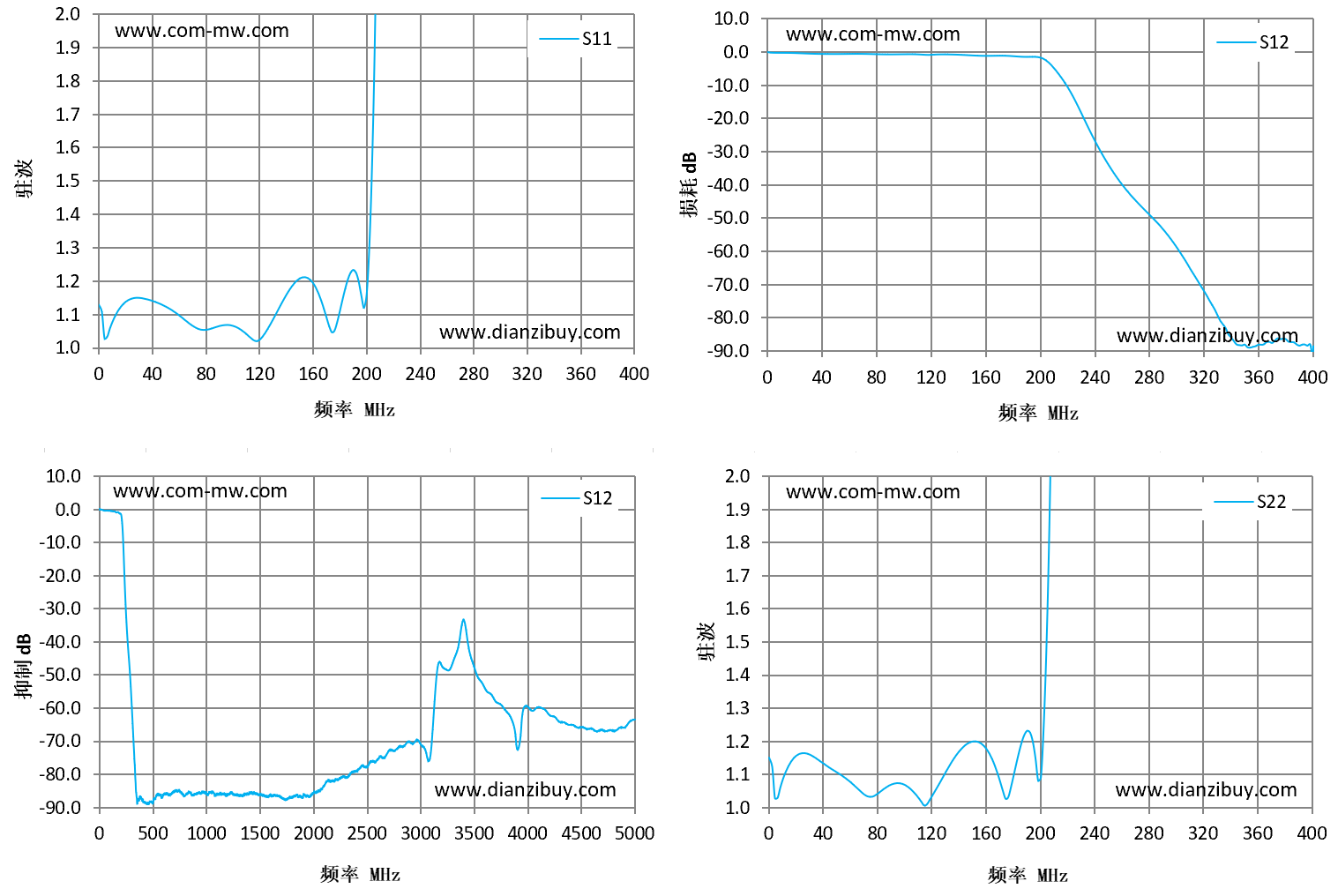

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.1 | 1.13 | -0.09 | -0.12 | 1.15 |
| 29 | 1.15 | -0.29 | -0.32 | 1.16 |
| 57 | 1.11 | -0.47 | -0.46 | 1.09 |
| 86 | 1.06 | -0.49 | -0.57 | 1.05 |
| 114 | 1.03 | -0.59 | -0.63 | 1.02 |
| 143 | 1.17 | -0.75 | -0.73 | 1.18 |
| 171 | 1.09 | -0.9 | -0.99 | 1.08 |
| 200 | 1.12 | -1.48 | -1.39 | 1.08 |
| 229 | 28.13 | -17.18 | -16.56 | 88.95 |
| 257 | 9.21 | -37.41 | -37.63 | 8.47 |
| 286 | 22.37 | -50.14 | -50.58 | 44.2 |
| 314 | 11.86 | -67.32 | -66.59 | 25.63 |
| 343 | 20.27 | -85.8 | -87.06 | 11.59 |
| 371 | 23.26 | -87.59 | -87.6 | 17.72 |
| 400 | 9.9 | -87.41 | -92.57 | 15.44 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
