通带频率DC~225MHz, 320-400MHz≥55dB, 400-1200MHz≥65dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 225 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 320-400 | MHz≥ | 55 | dB | ||
| 带外抑制 | 400-1200 | MHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

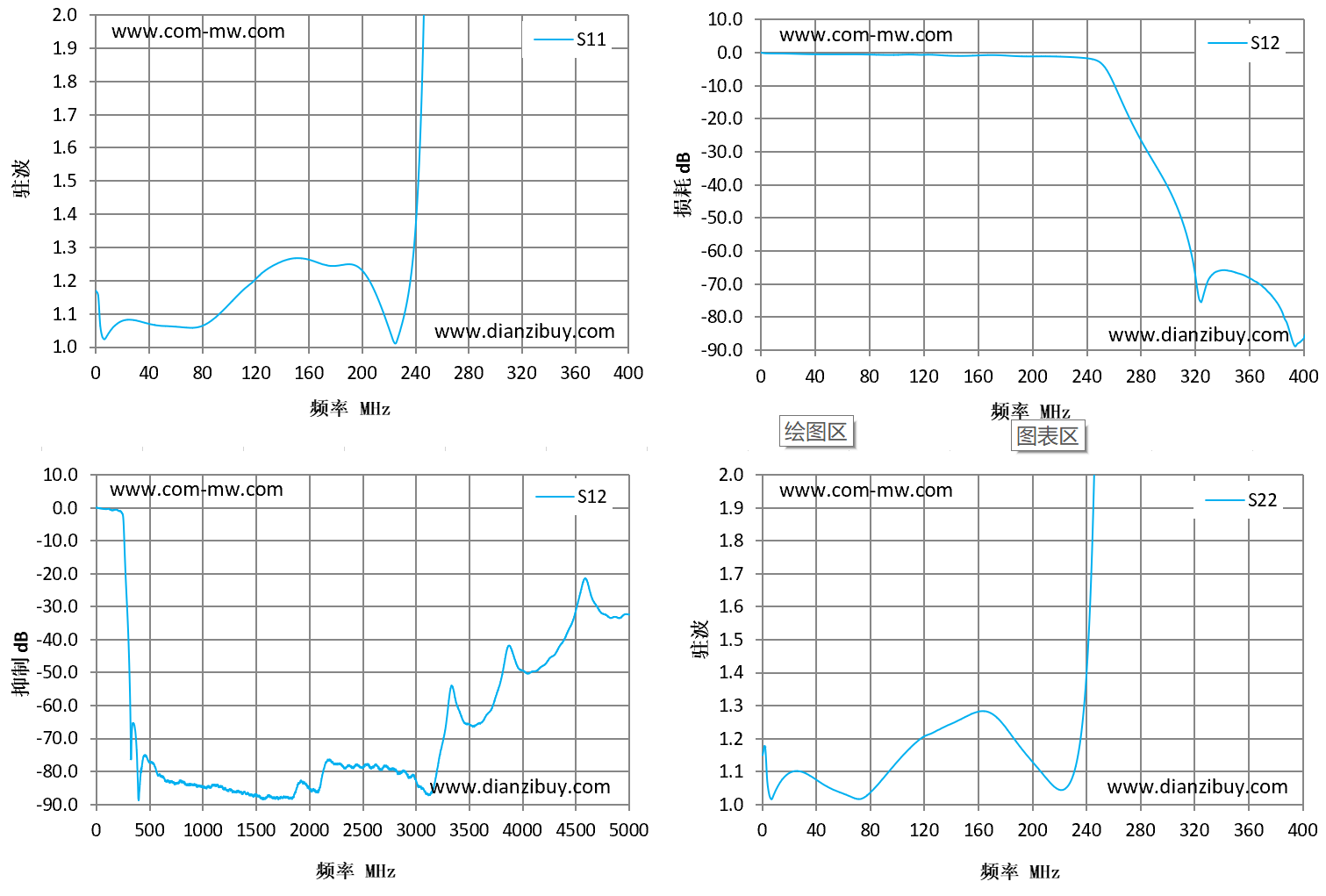

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.1 | 1.17 | -0.09 | -0.12 | 1.15 |
| 29 | 1.08 | -0.25 | -0.28 | 1.1 |
| 57 | 1.06 | -0.41 | -0.4 | 1.04 |
| 86 | 1.07 | -0.48 | -0.52 | 1.06 |
| 114 | 1.18 | -0.4 | -0.49 | 1.19 |
| 143 | 1.26 | -0.82 | -0.85 | 1.25 |
| 171 | 1.25 | -0.71 | -0.62 | 1.27 |
| 200 | 1.24 | -0.85 | -1.02 | 1.14 |
| 229 | 1.05 | -1.17 | -1.22 | 1.08 |
| 257 | 5.38 | -6.93 | -6.57 | 7.13 |
| 286 | 25.18 | -29.12 | -30.11 | 10.81 |
| 314 | 20.52 | -55.93 | -54.77 | 85.05 |
| 343 | 10.27 | -65.5 | -65.81 | 8.72 |
| 371 | 20.54 | -70.1 | -70.96 | 246.54 |
| 400 | 12.08 | -88.05 | -87.17 | 57.62 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
