通带频率DC~400MHz, 580-750MHz≥55dB, 750-1800MHz≥70dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 400 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 580-750 | MHz≥ | 55 | dB | ||
| 带外抑制 | 750-1800 | MHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

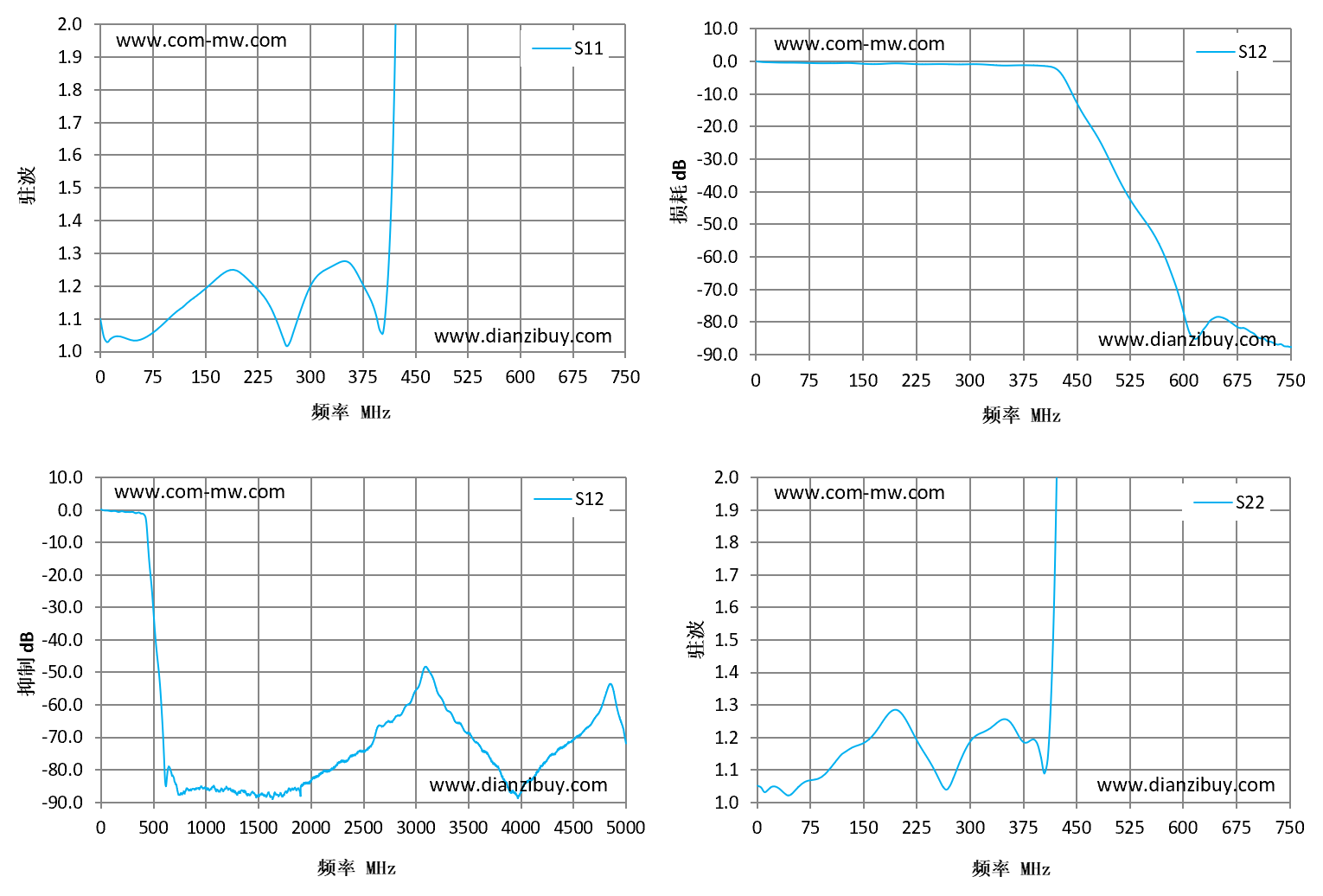

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.01 | 1.1 | 0.07 | 0.09 | 1.05 |
| 54 | 1.03 | -0.29 | -0.3 | 1.03 |
| 107 | 1.11 | -0.48 | -0.47 | 1.11 |
| 161 | 1.2 | -0.67 | -0.71 | 1.19 |
| 214 | 1.22 | -0.57 | -0.59 | 1.25 |
| 268 | 1.02 | -0.75 | -0.75 | 1.04 |
| 321 | 1.25 | -0.98 | -0.83 | 1.22 |
| 375 | 1.22 | -1.08 | -1.09 | 1.19 |
| 429 | 3.02 | -3.26 | -3.53 | 3.03 |
| 482 | 111.15 | -23.48 | -23.44 | 132.94 |
| 536 | 10.96 | -44.64 | -44.83 | 11.64 |
| 589 | 11.49 | -66.28 | -66.13 | 18.07 |
| 643 | 59.15 | -79.18 | -78.99 | 37.18 |
| 696 | 14.73 | -82.57 | -83.09 | 11.84 |
| 750 | 17.25 | -87.64 | -87.57 | 85.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
