通带频率DC~520MHz, 750-920MHz≥65dB, 920-2000MHz≥65dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 520 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 750-920 | MHz≥ | 65 | dB | ||
| 带外抑制 | 920-2000 | MHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

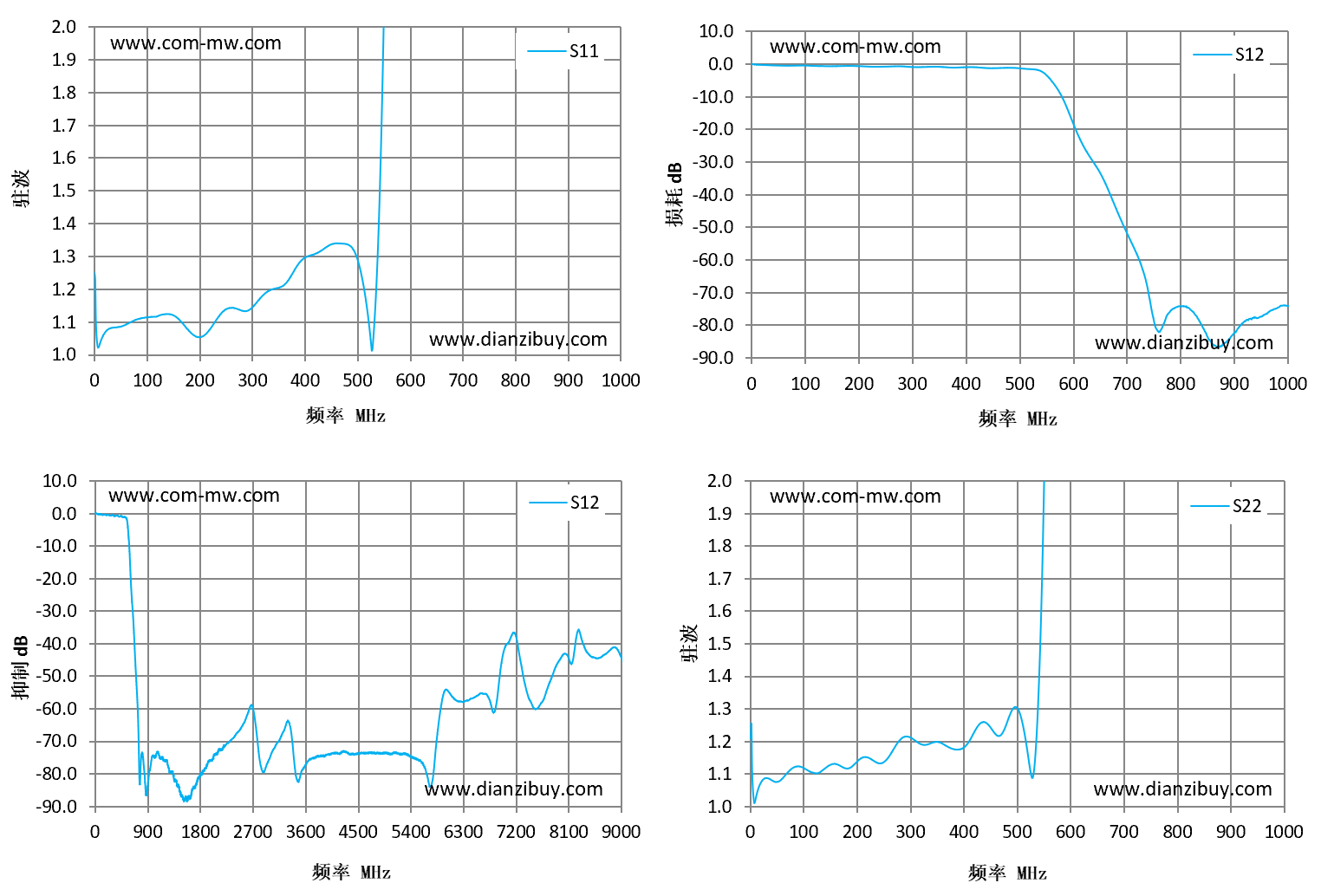

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.01 | 1.25 | 0.08 | 0.1 | 1.21 |
| 71 | 1.1 | -0.34 | -0.39 | 1.11 |
| 143 | 1.12 | -0.46 | -0.55 | 1.12 |
| 214 | 1.07 | -0.54 | -0.62 | 1.15 |
| 286 | 1.13 | -0.6 | -0.64 | 1.21 |
| 357 | 1.21 | -0.75 | -0.79 | 1.2 |
| 429 | 1.31 | -0.93 | -1 | 1.25 |
| 500 | 1.29 | -1.13 | -1.18 | 1.3 |
| 571 | 6.24 | -7.45 | -7.37 | 7.25 |
| 643 | 62.95 | -30.98 | -31.16 | 59.24 |
| 714 | 25.68 | -55.58 | -56.07 | 19.68 |
| 786 | 14.91 | -74.48 | -74.91 | 11.16 |
| 857 | 11.89 | -84.09 | -84.77 | 12.63 |
| 929 | 11.4 | -78.83 | -77.94 | 17.77 |
| 1000 | 22.83 | -74.57 | -73.92 | 63.96 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
