通带频率DC~580MHz, 840-1120MHz≥60dB, 1120-2000MHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 580 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 840-1120 | MHz≥ | 60 | dB | ||
| 带外抑制 | 1120-2000 | MHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

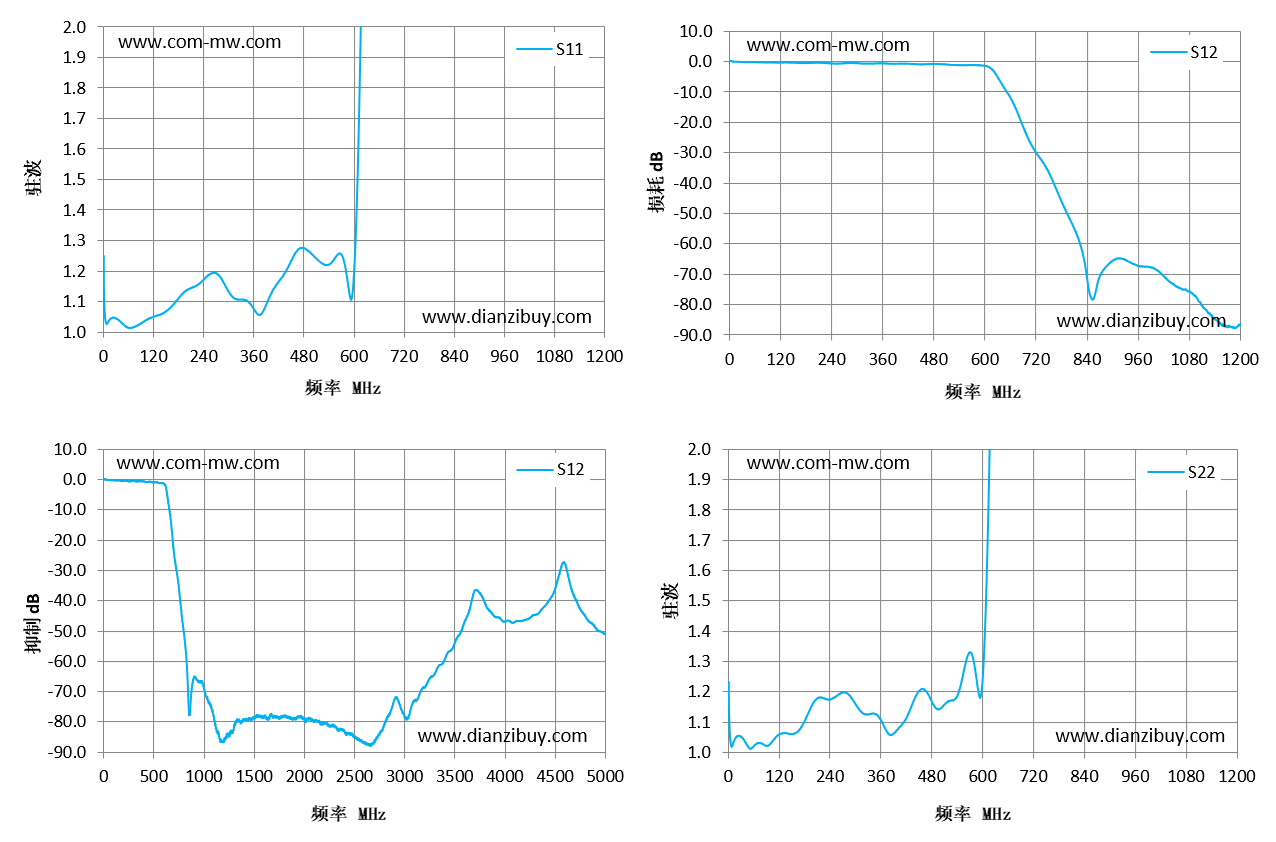

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.01 | 1.15 | 0.07 | 0.09 | 1.2 |
| 86 | 1.02 | -0.38 | -0.4 | 1.02 |
| 171 | 1.09 | -0.57 | -0.59 | 1.08 |
| 257 | 1.19 | -0.77 | -0.78 | 1.18 |
| 343 | 1.1 | -0.75 | -0.75 | 1.13 |
| 429 | 1.18 | -0.95 | -0.88 | 1.14 |
| 514 | 1.24 | -1.01 | -1.12 | 1.16 |
| 600 | 1.16 | -1.54 | -1.47 | 1.21 |
| 686 | 9.55 | -20.03 | -19.74 | 13.84 |
| 771 | 10.03 | -42.95 | -42.56 | 15.53 |
| 857 | 10.3 | -77.3 | -78.16 | 16.21 |
| 943 | 10.08 | -66.64 | -66.24 | 14.59 |
| 1029 | 11.58 | -72.03 | -71.72 | 14.17 |
| 1114 | 12.77 | -81.18 | -80.99 | 15.38 |
| 1200 | 14.02 | -86.02 | -86.67 | 25.95 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
