通带频率DC~720MHz, 1080-1400MHz≥65dB, 1400-2000MHz≥65dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 720 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 1080-1400 | MHz≥ | 65 | dB | ||
| 带外抑制 | 1400-2000 | MHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

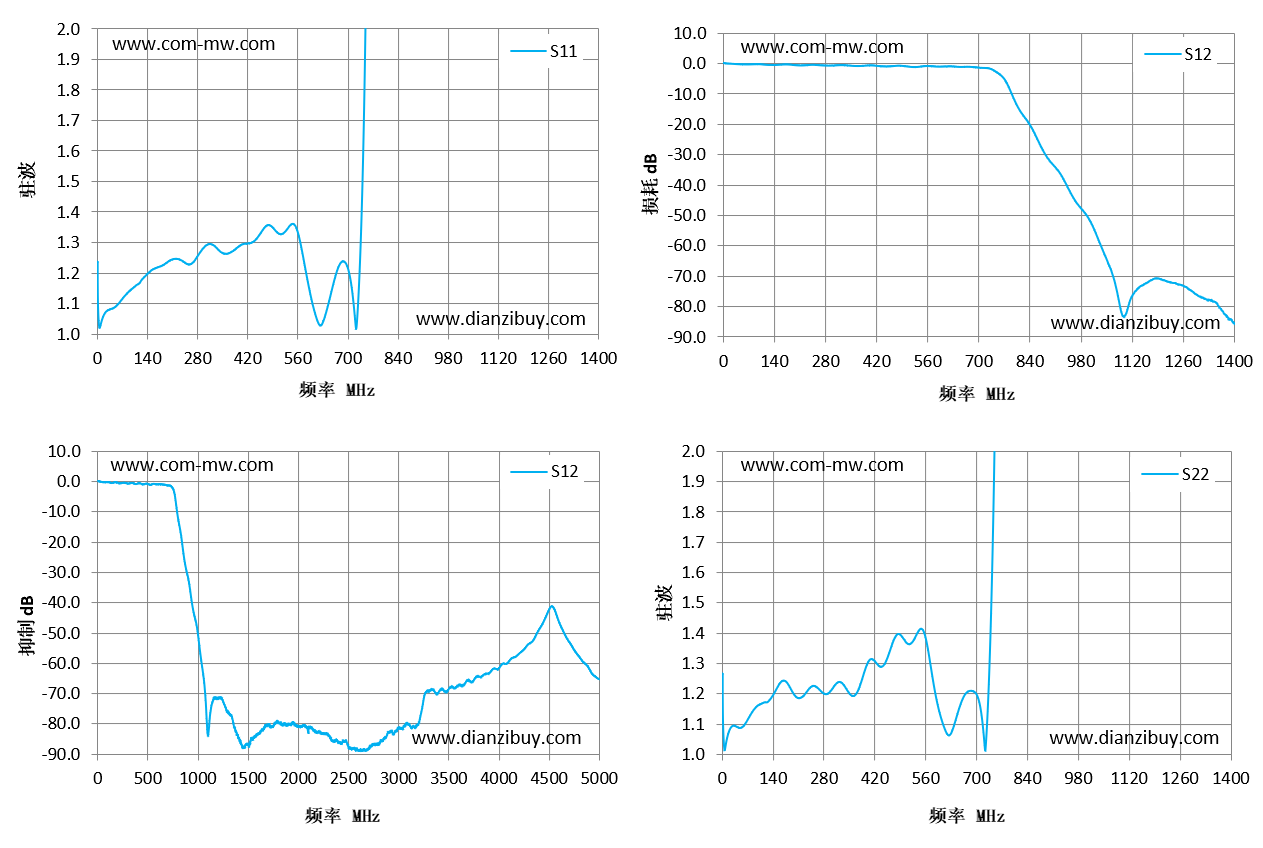

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.01 | 1.18 | 0.07 | 0.1 | 1.2 |
| 100 | 1.15 | -0.3 | -0.31 | 1.16 |
| 200 | 1.24 | -0.56 | -0.64 | 1.2 |
| 300 | 1.29 | -0.83 | -0.76 | 1.21 |
| 400 | 1.29 | -0.76 | -0.72 | 1.3 |
| 500 | 1.34 | -0.96 | -0.97 | 1.38 |
| 600 | 1.11 | -1.07 | -1.11 | 1.13 |
| 700 | 1.22 | -1.45 | -1.44 | 1.2 |
| 800 | 6.97 | -12.24 | -12.31 | 6.74 |
| 900 | 58.98 | -31.73 | -32.66 | 14.93 |
| 1000 | 54.25 | -50.96 | -50.65 | 158.05 |
| 1100 | 18.94 | -83.64 | -83.33 | 85.43 |
| 1200 | 13.7 | -71.47 | -71.09 | 26.48 |
| 1300 | 11.81 | -76.06 | -76.17 | 10.38 |
| 1400 | 22.65 | -84.25 | -85.5 | 12.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
