通带频率DC~780MHz, 1100-1400MHz≥50dB, 1400-2000MHz≥65dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 780 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 1100-1400 | MHz≥ | 50 | dB | ||
| 带外抑制 | 1400-2000 | MHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

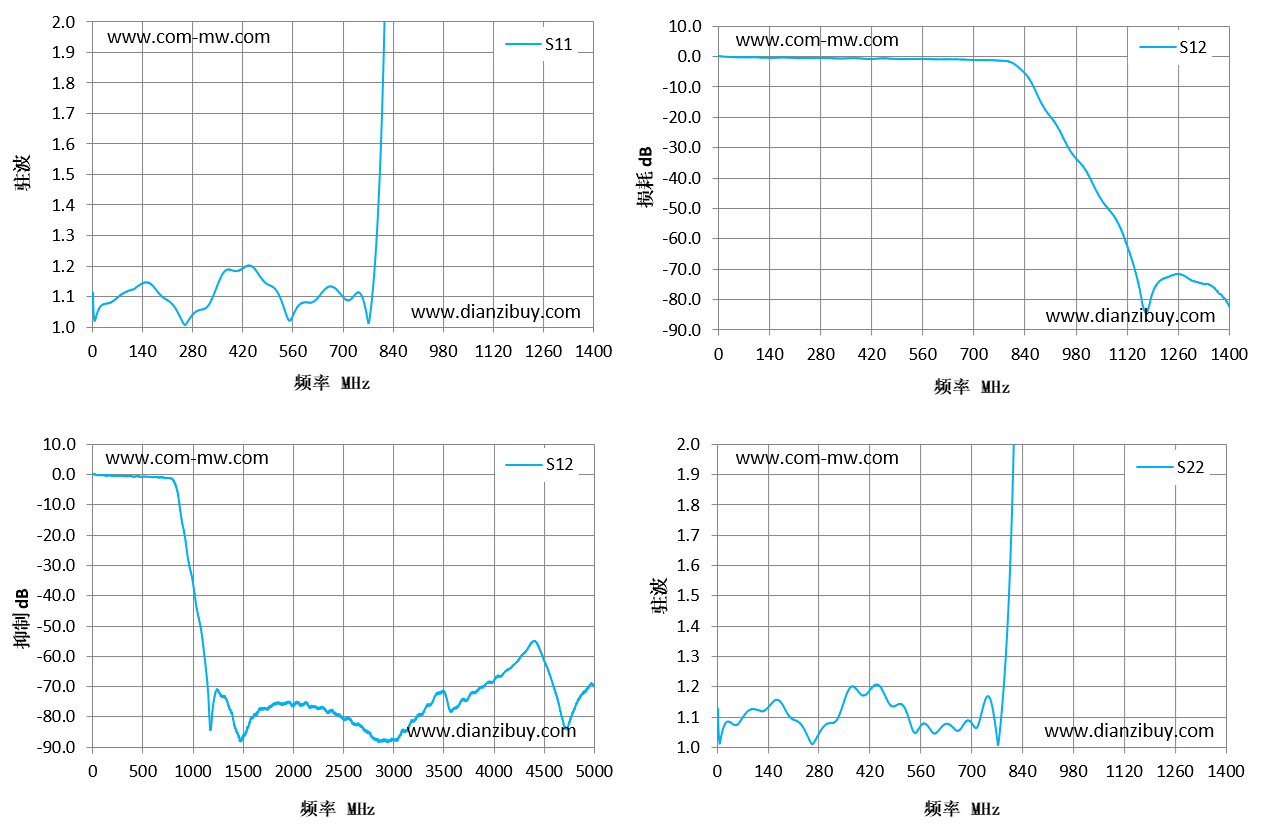

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.01 | 1.05 | 0.08 | 0.1 | 1.02 |
| 100 | 1.12 | -0.31 | -0.31 | 1.13 |
| 200 | 1.1 | -0.54 | -0.51 | 1.1 |
| 300 | 1.06 | -0.59 | -0.6 | 1.07 |
| 400 | 1.18 | -0.83 | -0.81 | 1.17 |
| 500 | 1.13 | -0.87 | -0.92 | 1.14 |
| 600 | 1.08 | -0.96 | -1 | 1.04 |
| 700 | 1.1 | -1.09 | -1.2 | 1.08 |
| 800 | 1.41 | -1.87 | -1.83 | 1.41 |
| 900 | 12.26 | -17.53 | -18.12 | 10.79 |
| 1000 | 60.12 | -35.99 | -35.98 | 92.42 |
| 1100 | 20.01 | -56.3 | -55.48 | 135.31 |
| 1200 | 12.84 | -76.02 | -75.37 | 29.25 |
| 1300 | 11.34 | -73.3 | -73.69 | 10.59 |
| 1400 | 21.06 | -80.78 | -81.79 | 12.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
